Düşük voltajlı tam set

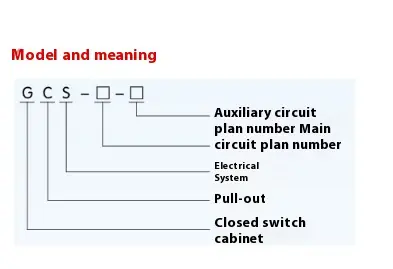

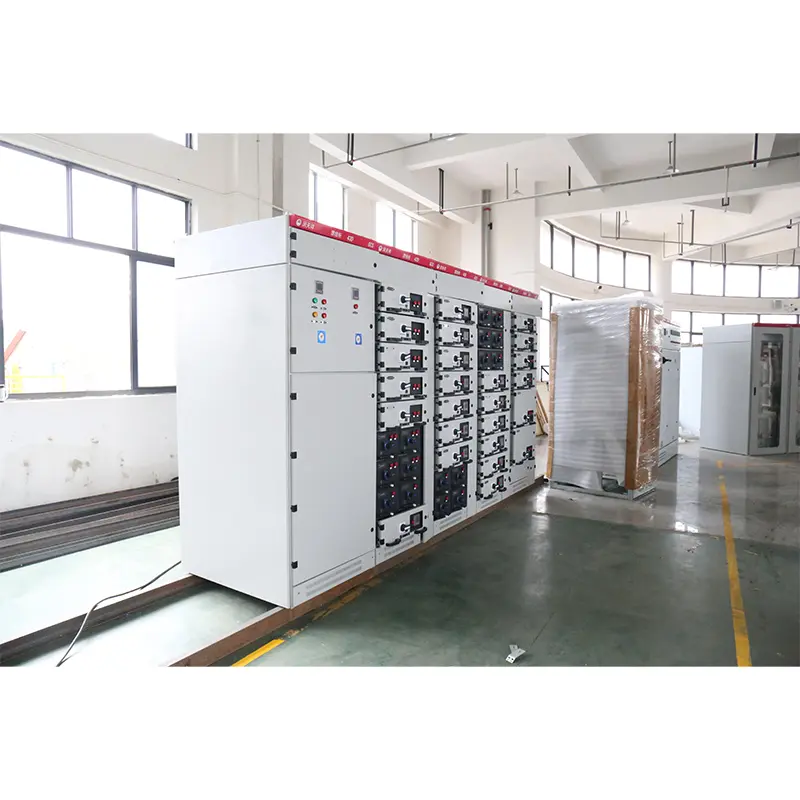

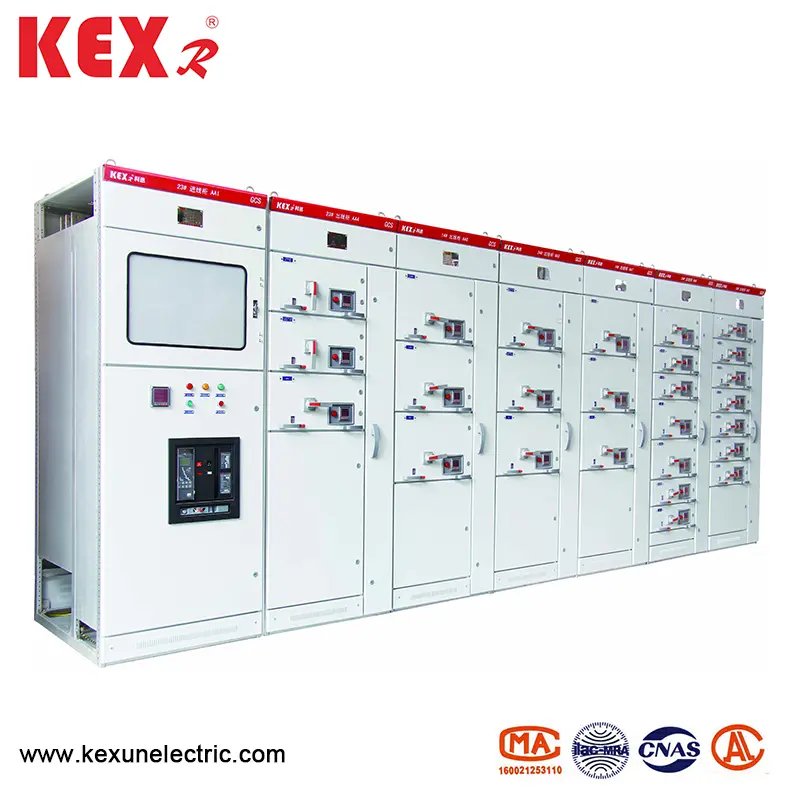

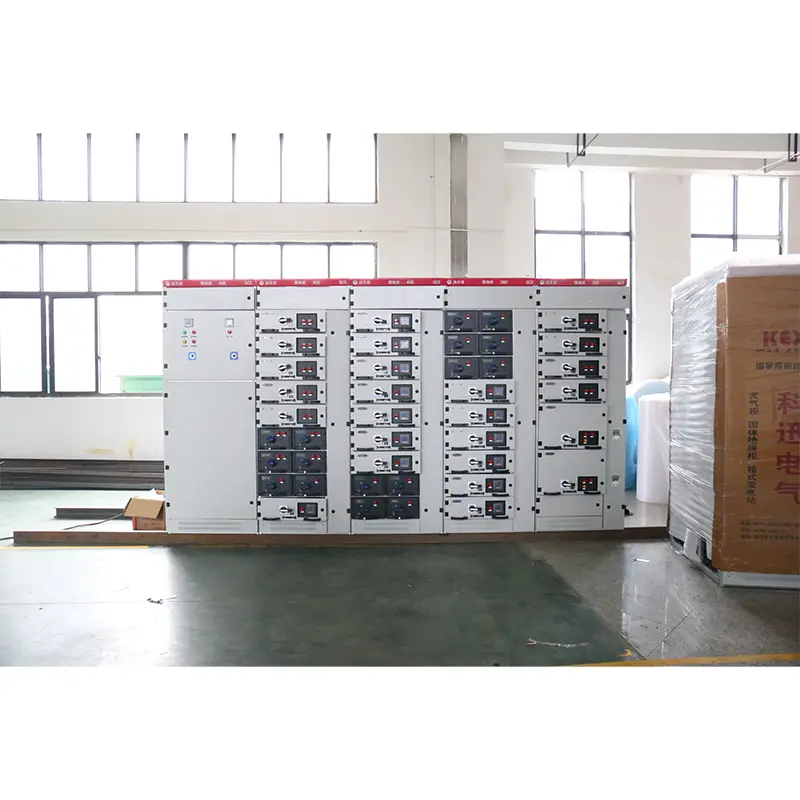

● Model anlamı

● Temel parametreler

● Ana yapı

▶ GCS tipi düşük voltajlı tam setin ana çerçevesi 8mf tip açık bölüm çeliğini benimser ve bölüm çeliğinin iki tarafında sırasıyla 20mm ve 100mm ve ①9.2mm modüllü kurulum delikleri vardır, bu nedenle dahili kurulum esnek ve uygundur.

▶ Ana çerçeve, kullanıcıların seçmesi için tam olarak birleştirilmiş yapı ve kısmen kaynaklı yapı (yan çerçeve ve çapraz ışın) olmak üzere iki montaj formunda tasarlanmıştır.

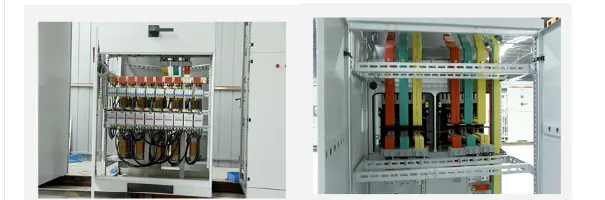

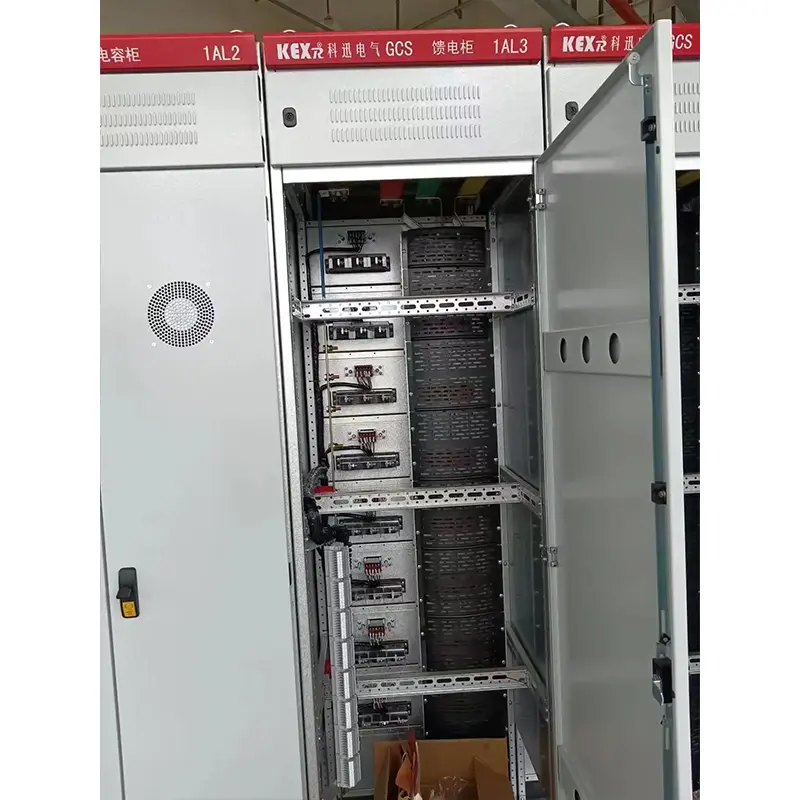

▶ Cihazın her fonksiyonel odası birbirinden izole edilir ve bölmeleri fonksiyonel birim odasına, otobüs odasına ve kablo odasına ayrılır. Her bir odanın işlevleri nispeten bağımsızdır.

▶ Yatay ana veri yolu, cihazın ana devresinin yüksek kısa devre mukavemetine sahip olmasını sağlamak için temel önlem olan kabinin arkasında yatay olarak düzenlenmiştir.

▶ Kablo bölmesinin tasarımı, kabloların yukarı ve aşağı gitmesini çok uygun hale getirir.

▶ Cihazın genel kabinesinin boyut serisi (aşağıdaki tabloya bakın):

● GCS tipi düşük voltajlı tam setin kurulumu ve kullanımı

◆ Ürünler alıcı yere vardıktan sonra, önce ambalajın sağlam olup olmadığını kontrol etmelidirler. Sorunlar bulunursa, iş kayıtları yapmak, nedenleri birlikte analiz etmek, vize yapmak ve sonrasında başa çıkmak için sözleşmenin ilgili departmanlarını derhal bilgilendirmelidirler. Hemen takılmamış ürünler için, uygun bir yere yerleştirilmeli ve normal kullanım koşullarına ve elektrikli ekipman için geçici depolama düzenlemelerinin gereksinimlerine göre uygun şekilde tutulmalıdır. 1. Ürün, kurulum şeması diyagramına göre kurulmalıdır (bkz. Ekli Şekil). Foundation Channel çeliği ve cıvata sabitleme yöntemi kabul edildiğinde cıvatalar kullanıcı tarafından sağlanacaktır. Ana veri yolu bağlandığında, taşıma, depolama ve diğer nedenlerden dolayı yüzey düzensizse, bağlantı ve sabitlemeden önce düzleştirilmelidir.

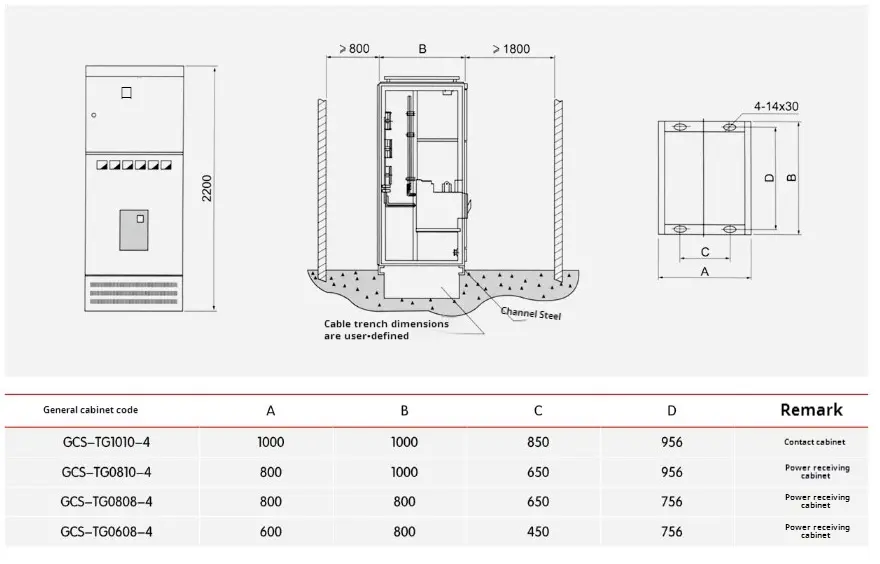

◆ Cihazlar ayrı ayrı veya sütunlar halinde kurulduğunda, dikeylikleri, dolap yüzeyinin eşitsizliği ve dolaplar arasındaki boşlukların sapması, aşağıdaki tablodaki gereksinimleri karşılamalıdır.

◆ GCS Türü Düşük Voltaj Tam Setinden Sonra Teftiş ve Muayene

kurulum ve faaliyete geçmeden önce

(1) Kabinin üst boyasının veya diğer kaplama malzemelerinin (plastik püskürtme gibi) hasar görüp hasar görüp hasar görüp görmediğini ve kabinin kuru ve temiz olup olmadığını kontrol edin.

(2) Elektrik bileşenlerinin çalışma mekanizmasının esnek olup olmadığı ve sıkışma veya aşırı işletim kuvveti olmaması gerekip gerekmediği.

(3) Ana elektrikli cihazların ana ve yardımcı temaslarının açılmasının güvenilir ve doğru olup olmadığı.

(4) Çekmece veya çekme mekanizması, sıkışma ve çarpışma olmadan esnek ve hafif olmalıdır.

(5) Çekmece veya çekme yapısının hareketli ve statik kontaklarının merkez çizgileri tutarlı olmalı ve kontaklar yakın temas halinde olmalıdır. Ana ve yardımcı kontakların ekleme derinliği gereksinimleri karşılamalıdır. Mekanik Kilitleme veya Elektrik: Yanıt eylemi doğrudur ve kilitleme veya serbest bırakma güvenilir olmalıdır.

(6) Aynı boyuttaki çekmeceler, sıkışma ve çarpışma olmadan uygun şekilde değiştirilebilir.

(7) Çekmece ve kabin arasındaki topraklama teması yakın temas halinde olmalıdır. Çekmece içeri girdiğinde, çekmecenin topraklama kontağı ana temastan önce temasa geçilir ve çıkarıldığında, ana temastan sonra topraklama kontağı bağlantısı kesilir.

(8) Aletin kalibrasyonu, transformasyon oranı ve transformatörün polaritesi doğru olmalıdır.

(9) Sigorta çekirdek spesifikasyonu mühendislik tasarımının gereksinimlerini karşılamalıdır.

(10) Koruma derecelendirmesi ve ayarı doğru ve güvenilir olacaktır.

(11) Yalıtım direnci değerini 1MΩ'dan az değil ölçmek için 1000V megohmetre kullanın.

(12) Her bir Bara bağlantısı iyi olmalı ve yalıtım destekleri, kurulum parçaları ve diğer aksesuarların kurulumu sağlam ve güvenilir olmalıdır.

◆ GCS tipi düşük voltajlı tam setin önlemlerini kullanın

▶ Cihaz, duvara monte edilmeyen, önden çalıştırılmayan ve her iki tarafta tutulan düşük voltajlı bir tam settir. Sadece nitelikli profesyoneller çalışma, denetim ve bakım için bakım kanalını ve dolap kapısını girebilir veya açabilir.

▶ Hava anahtarı ve kalıplanmış kasa devre kesiciler, özellikle kısa devre ayırma ve kapanıştan sonra birçok kez ayrılmış ve kapatılmıştır, bu da yerel temas yanıklarına neden olacak ve temas direncini artıracak karbon maddeleri üretecektir. Bu nedenle, devre kesicinin talimat kılavuzunda korunmalı ve elden geçirilmelidir.

▶ Kurulum ve bakımdan sonra, cihazın iyi fonksiyonel ayrılmasını sağlamak ve hatanın genişlemesini önlemek için bölmeler ve fonksiyonel birimler arasındaki izolasyon kesinlikle kontrol edilmelidir.

● Ürün paketi

Üretici, tedarik ederken aşağıdaki belgeleri ve aksesuarları sağlayacaktır:

▶ Cihaz Listesi

▶ Ürün Sertifikası

▶ Kullanım talimatları

▶ Fabrika Test Raporu

▶ İlgili elektrik çizimleri

▶ Kabine kapı anahtarları, çalışma kolları ve sözleşmede belirtilen yedek parçalar.

▶ Ana bileşenlerin kurulum talimatları

● Sipariş talimatları

GCS tipi düşük voltajlı tam setin sipariş sözleşmesi aşağıdaki içeriği içerir:

▶ Ürünün tam modeli ana devre şeması numarasını ve yardımcı devre şeması numarasını içerir.

▶ Ana Devre Sistemi Kombinasyon Sırası Diyagramı

▶ Yardımcı devrenin elektrik şematik diyagramı

▶ Kabindeki bileşenlerin listesi

▶ Devrede voltaj, akım ve zaman gibi parametrelerin ayarlanması.

▶ Ürünün normal kullanımı ile tutarsız diğer özel tablolar.
