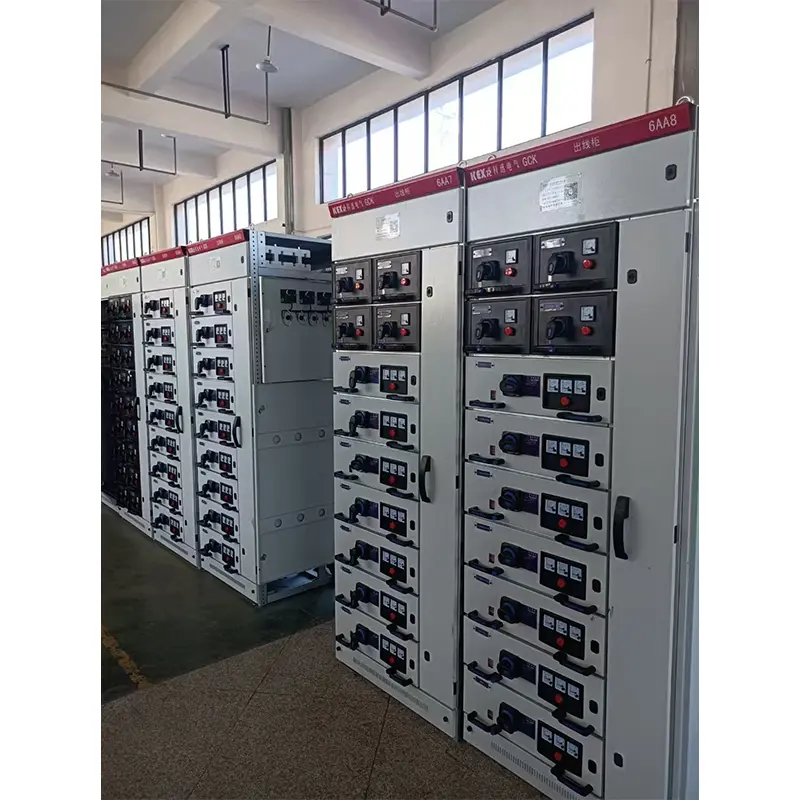

LV Switchgear

● Düzenli kullanım koşulları

◆ 2000 metreden daha az GCK LV anahtarının rakımı

◆ Ortam hava sıcaklığı +40 ℃'dan yüksek değildir ve 24 saat içindeki ortalama sıcaklık +35 ℃'den yüksek değildir ve ortam hava sıcaklığı 50'den düşük değildir.

◆ Atmosferik Koşullar: Hava temizdir ve sıcaklık +40 ℃ olduğunda bağıl nem% 50'den fazla değildir ve sıcaklık düşük olduğunda daha yüksek bağıl nem, örneğin, sıcaklık +20 ℃ olduğunda% 90 izin verilir

◆ GCK LV şalteri, ateş, kuru patlama, ciddi kirlilik, kimyasal korozyon ve şiddetli titreşimden arınmış yerlere kurulmalıdır.

◆ Dikey düzlemle eğim 5'i geçmemelidir; Bu ürün aşağıdaki sıcaklıklarda taşıma ve depolama için uygundur: -25 ℃ ~+55 ℃ ve kısa sürede+70 ℃ 'yi aşmayacak (24 saatten fazla); Yukarıdaki kullanım koşulları karşılanamazsa, kullanıcı sipariş ederken üretici ile yükseltmeli ve istişare yoluyla çözecektir.

● GCK LV şalterinin ana teknik parametreleri

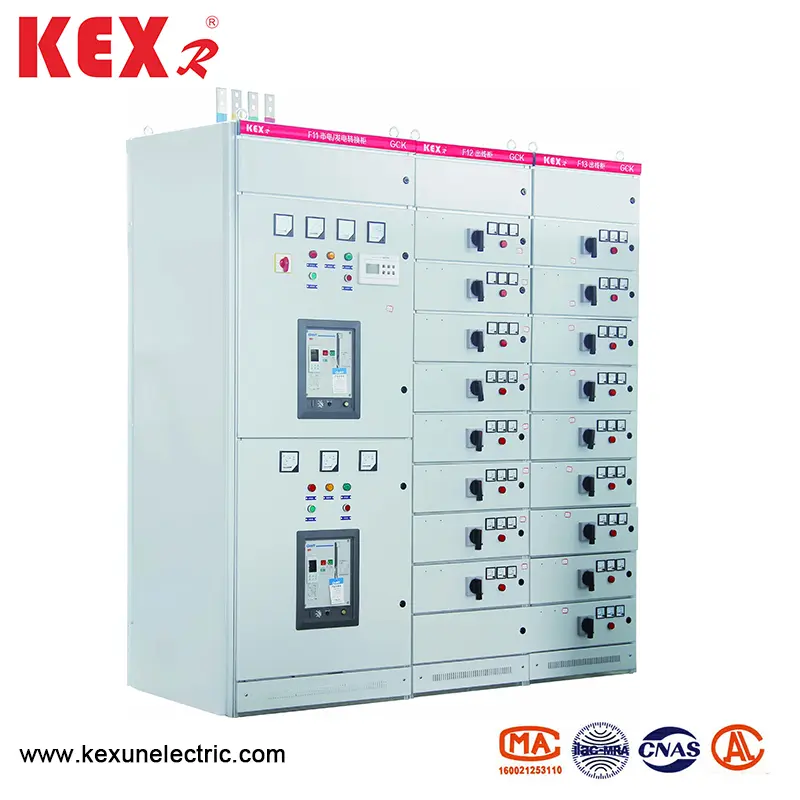

● Mimari özellik

Çekmece işlev ünitesi ve kapı, ana anahtarın çalışma mekanizması ile mekanik olarak kilitlenir. Ana anahtar kapanış konumundayken, kapı açılamaz ve çalışma mekanizması ek bir asma kilitle kapanış veya açma konumunda kilitlenebilir. Fonksiyonel birimlerin bölmeleri metal plakalarla ayrılır ve çekmeceler iyi değiştirilebilirliğe sahiptir ve çalışma pozisyonu, test konumu ve ayırma pozisyonuna sahiptir. Çekmece belirli bir konuma itildiğinde, çekmece otomatik olarak konumlandırılır. Şu anda, çekmecenin sol tarafındaki çekmece, konumlandırmayı serbest bırakmak ve bir sonraki konuma girmek için çekilebilir. Çekmece kabinden çıkarıldığında, düşmeyi önleme işlevine de sahiptir.

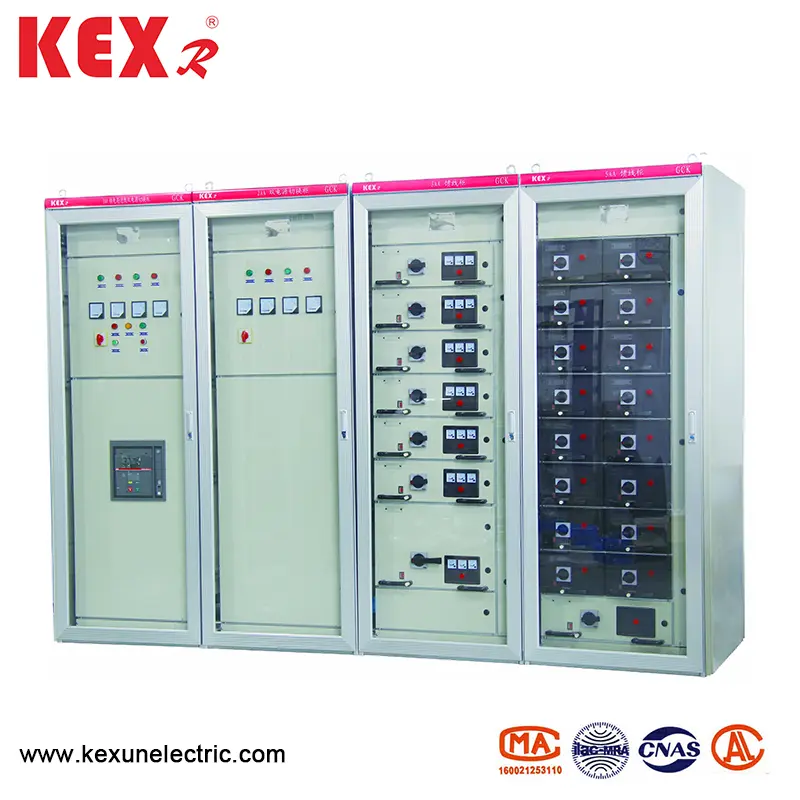

▶ Kapasitans telafisi ve ölçüm gibi sabit şemalara sahip kabine aynı görünüme ve çekmece dolabıyla aynı yatay veri yolu konumuna sahiptir. Böylece çekmeceden tip kabin ve sabit kabinin yan yana kullanılabilmesini sağlar.

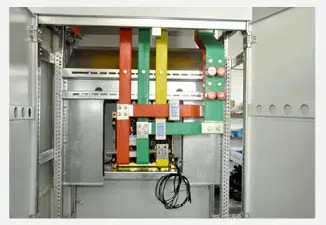

▶ Busbar Sistemi: Kabine Busbar üç fazlı beş telli sistem benimser, tek busbar, yatay busbarın nominal akımı 1250A'nın altındayken kullanılır ve çift busbar, yatay busbar nominal akımı 1250A'nın üzerindeyken kullanılır. Dolaplar arasındaki yatay bara bağlantı blokları ile örtüşmektedir ve dikey bara polikarbonat mühendislik plastik kabuğu ile çevrelenir. Dahili bölme, ark difüzyonunu sınırlamak için kullanılır. Nötr bara kabin üstünün önüne yerleştirilir ve koruyucu bara (PE) dolabın altına yerleştirilir ve kabinin bölmesi ile bağlanır.

▶ Kabuğun koruma seviyesini azaltmaması koşulunda, anahtar dolabının altına ve üstüne doğal havalandırma pencereleri ile sağlanır.

▶ Kabin kabuğunun koruma derecesi IP40'dır.

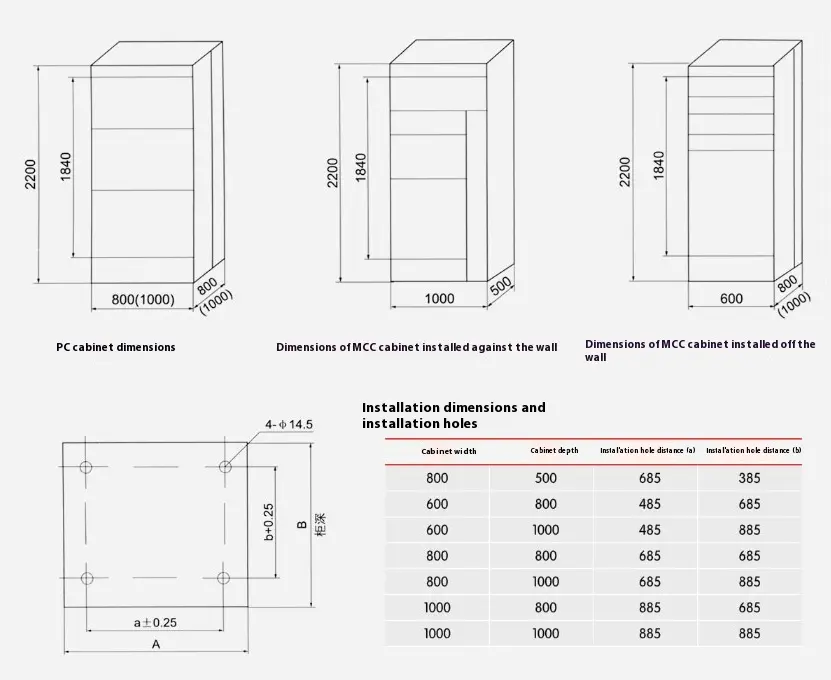

● LV Switchear Genel Boyutlar, Kurulum Boyutları

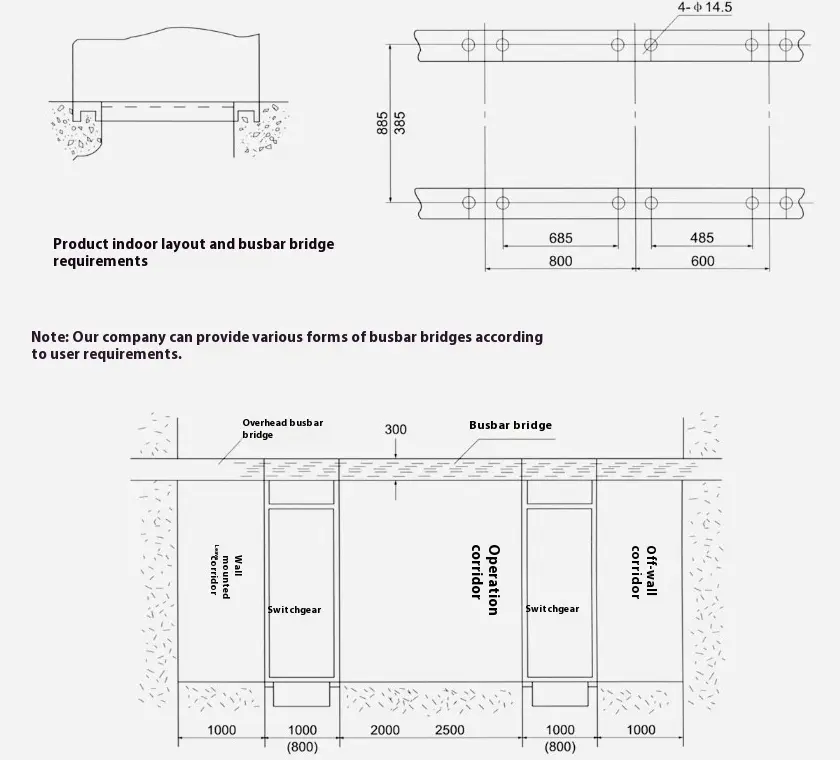

● GCK Tipi LV Şalt Kurulum Vakfı Şematik Diyagramı
