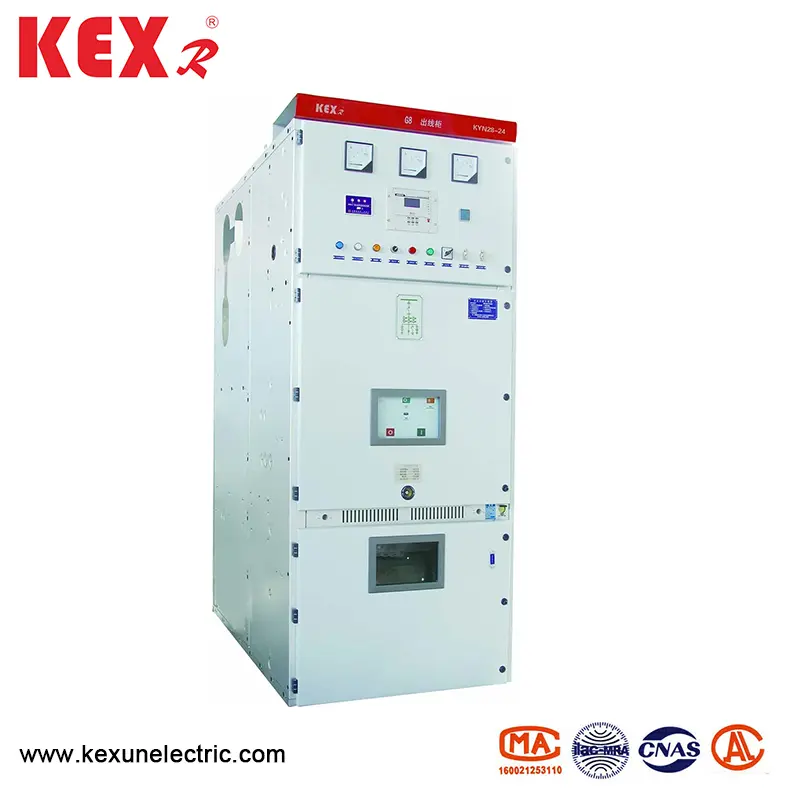

Zırh-kaplı vites değiştiren metal kapalı anahtar ekipmanı

● Uygulama alanı

KYN28-24 Tip Zırh-Kaplı Vites Metal Kapalı Anahtar Ekipmanı (bundan böyle anahtar ekipmanı olarak anılacaktır), 24kV nominal voltajlı kapalı üç fazlı 50/60Hz güç sistemi için uygundur ve esas olarak enerji santralleri, tebrikler ve madencilik işletmeleri ve yüksek oranda binalarda, enerji enerjisi ve kontrol ve kontrol etme, devre dışı bırakma ve dağıtım için kullanılır, koruma ve dağıtım. KYN28-24 Switch ekipmanı, el kartının yükle hareket etmesini önlemek, topraklama anahtarının devre kesicinin kapatılmasını önlemek, topraklama anahtarının elektrikle kapanmasını önlemek ve canlı bölmeye yanlışlıkla girmesini önlemek de dahil olmak üzere, yanlış ameliyatı önlemek için çeşitli işlevlere sahiptir. KYN28-24 Tip Zırh-Kaplı Değişme Metal Kapalı Anahtar Ekipmanı, VS1-24 Serisi Yüksek Voltajlı AC Vakum Devre Kesici Handcart ve YD4G-24 Serisi Sereçli Vakum Devre Kesici El Sayısı Mükemmel Performansla Donatılmıştır. Anahtar ekipmanının ikincil devresi, gelişmiş ve güvenilir kontrol ve koruma bileşenleri ile donatılmıştır; Bus, ısıl süzülebilir yalıtım malzemesi veya epoksi kaplı yalıtım araçlarını benimser, elektrot şeklini optimize eder ve dolap gövdesi yapıda kompakttır. Gelişmiş teknoloji, istikrarlı performans, makul yapı, uygun kullanım, güvenlik ve güvenilirliğe sahip bir güç dağıtım ekipmanıdır.

● Ürün üretim standardı

KYN28-24 Tip Zırh-Kaplı Değişme Metal Kapalı Anahtar Ekipmanı Standartların Altında Toplanıyor:

◆ GB 311.1 Yalıtım Koordinasyonu Yüksek voltajlı güç iletimi ve dönüşüm ekipmanı

◆ GB1984 Yüksek voltajlı AC devre kesici

◆ GB39063.6KV ~ 40.5kV AC Metal Kapalı Şalt ve Kontrol Ekipmanı

◆ GB/T11022 Yüksek voltajlı şalt ve kontrolgear için standartların ortak teknik gereksinimleri. ◆ Yüksek voltajlı şalt ve kontrolgear için IEC 60694 standardının ortak teknik gereksinimleri. ◆ IEC 62271-200: 2003 Yüksek voltajlı şalt ve Controlgear Bölüm 200: 52kV'nin üzerinde ve AC metal kaplı şalt ve kontrol ekipmanlarının altında 1kV nominal voltaj.

● Teknik parametre

● Yapı ve çalışma prensibi

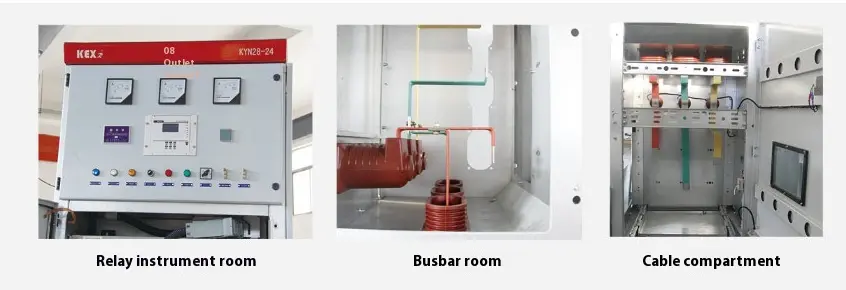

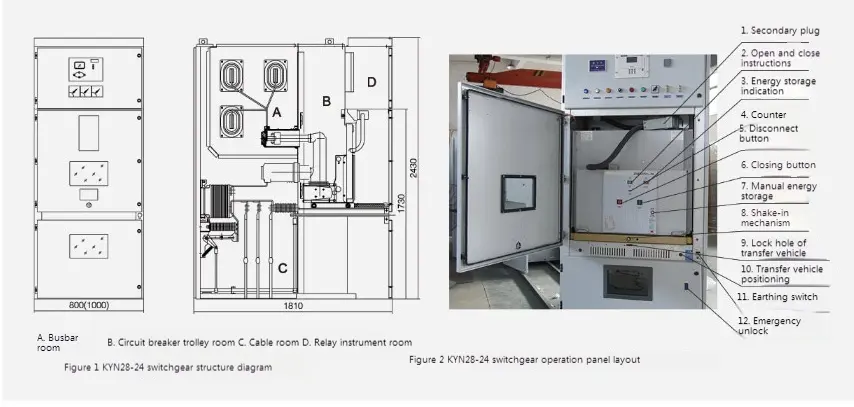

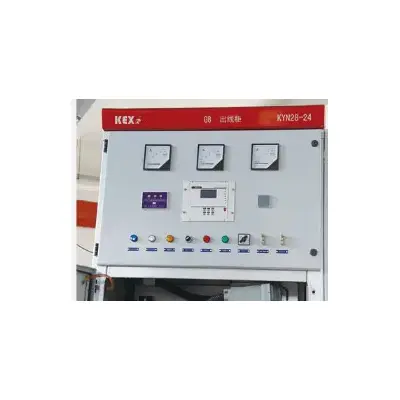

KYN28-24 Tip Zırh-kaplı Metal Kapalı Anahtar Ekipmanı dolap ve çıkarılabilir parçalardan (yaygın olarak el arabası olarak bilinir) oluşur. Dolap, otobüs odası, devre kesici odası, kablo odası ve röle enstrüman odası gibi metal bölümleri ile çeşitli fonksiyonel bölmelere ayrılmıştır. Switchgear'ın çıkarılabilir kısımları vakum devre kesici el arabası, voltaj transformatör el arabası, yıldırım önleyici el arabası, izolasyon el arabası ve sigorta el arabası ile donatılabilir.

● Ana yapısal özellikler

Switchgear arka arkaya düzenlenebilir veya duvara monte edilebilir, bu da sadece anahtarlamaların güvenliğini ve esnekliğini arttırmakla kalmaz, aynı zamanda taban alanını da azaltır.

◆ Kabuk

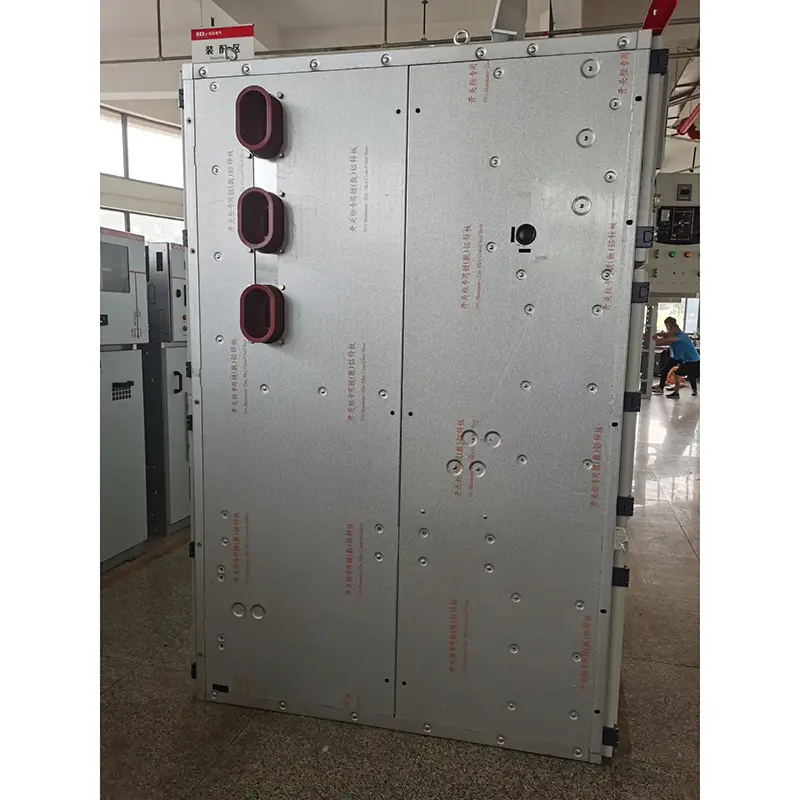

KYN28-24 Tip Zırh-kaplı vites değiştiren metal kapalı anahtar ekipmanı, CNC takım tezgahı tarafından işlenen ve çoklu katlama işlemleri ile yapılan ithal alüminyum çinko kaplı çelik plakadan yapılmıştır. Tüm dolap yüksek hassasiyet ve güçlü korozyon direncine ve oksidasyon direncine sahiptir ve çoklu katlanır teknolojinin benimsenmesi nedeniyle, kabin toplam ağırlıkta daha hafif, mekanik mukavemet bakımından daha yüksek ve diğer benzer ekipman dolaplarından daha güzeldir. Kabin, bir söğüt somunu ve yüksek mukavemetli bir cıvata ile bağlanan birleştirilmiş bir yapı benimser, böylece işleme ve üretim döngüsü kısalır, parçalar evrenseldir, taban alanı küçüktür ve üretim organizasyonu uygundur.

◆ El arabası

El sahibi iskelet ince çelik plakadan yapılmıştır ve CNC takım tezgahı ile monte edilmiştir. El sahibi ve dolap yüksek eşleşen hassasiyete sahiptir ve mekanik kilitleme güvenli, güvenilir ve esnektir. El arabası devre kesici el arabasına, voltaj transformatör el arabası, ölçüm el arabası, izolasyon el arabası vb. El arabasının bir bağlantı kesme/test konumuna ve kabinde bir çalışma pozisyonuna sahiptir ve her konumda bir konumlandırma cihazı vardır. Güvenilir birbirine geçmeyi sağlamak için. Her türlü el arabası, çalışması için hafif ve esnek olan ve görevli personel için uygun olan vida çubukları ile itilir ve geri çekilir. El kartının kabineden çıkarılması gerektiğinde, çeşitli denetimler ve bakım için özel bir transfer kamyonu ile rahatça çıkarılabilir. El sahibi koşu arabası dolap devre kesici odasına taşındığında, kapalı/test konumunda güvenilir bir şekilde kilitlenebilir ve kabine konumu göstergesi ışığı konumunu gösterir. Sadece el arabası tamamen kilitlendikten sonra, kurşun vidalı tahrik mekanizması, el arabasını çalışma pozisyonuna itmek için sarsılabilir. El sahibi çalışma pozisyonuna ulaştığında, tahrik sapının işletim kuvveti aniden artar ve döndürülemez ve karşılık gelen konum göstergesi ışığı konumunu gösterir. Handcart'ın mekanik kilitleme, devre kesicinin yalnızca el arabası çalışma konumunda veya test konumundayken kapatılabilmesini güvenilir bir şekilde sağlayabilir; Ayrıca, el arabası ancak devre kesici açılış durumundayken hareket edebilir.

◆ Basınç tahliye cihazı

Basınç tahliye cihazları el arabası odası, otobüs odası ve kablo odasının üzerine kurulmuştur. Bölmede arızalar meydana geldiğinde ve ark meydana geldiğinde, anahtarlama içindeki hava basıncı yükselir ve dolap kapısı ön kapıda kurulan özel bir sızdırmazlık halkası ile kapatılır ve üst cihazın basınç tahliye metal plakası, basınç ve yüksek sıcaklık gazını serbest bırakmak için otomatik olarak açılır, böylece operatörlerin ve anahtarların güvenliğini sağlar.

◆ İkincil fiş, el arabasıyla kilitlenmiştir.

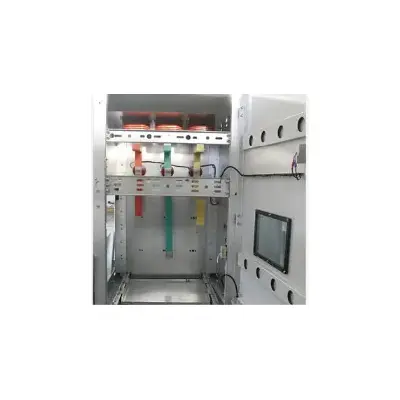

Switchgear ve el arabası arasındaki ikincil bağlantı, el kartına naylon oluklu teleskopik tüpten bağlanan ikincil fişin teması ile gerçekleştirilir ve ikincil soket, anahtar ekipmanının el kartının sağ üst kısmına monte edilir. Yalnızca el arabası test/kapalı konumundayken ikincil fiş takılabilir veya takılabilir. El arabası çalışma pozisyonuna girdiğinde ikincil fiş kilitlenir. Devre kesici el arabası kapanış ve kilitleme ile donatılmış, ikincil tapa bağlanmadan önce, el kartının kapanış mekanizması elektromanyetle kilitlenir ve sadece açılabilir, bu nedenle kapatılamaz.

◆ Şarjlı görüntüleme cihazı

Switchgear, yüksek voltajlı bir sensör ve bir ekrandan oluşan birincil devrenin çalışmasını tespit etmek için canlı bir ekran cihazı ile donatılabilir. Cihaz, yüksek voltaj devresinin şarj durumunu isteyebilir ve aynı zamanda, el satımının yükle hareket etmesini ve izole edilmesini önlemek, topraklama anahtarının işgücü ile kapanmasını önlemesini ve hatalı bir şekilde desteklenmesini önlemek ve daha da güçlendirmeyi önlemek için, çalışma kolunu, dolap kapısını ve bitişik dolapları zorla kilitlemek için elektromanyetik kilitle işbirliği yapabilir.

◆ Yoğuşmayı önleyin

Yüksek nem veya büyük sıcaklık değişimi olan ortamda yoğunlaşmayı önlemek için, yukarıdaki çalışma koşulları altında yalıtım kazalarını önlemek için devre kesici odasına ve kablo odasına elektrikli ısıtıcılar kurulur.

◆ Topraklama cihazı

Kablo odasında bitişik dolaplardan geçen ve doğrudan topraklanmış bileşenlerin kullanımı için dolaplarla iyi bağlanan 5 × 40mm2 topraklama bakır çubuğu vardır. Tüm dolap alüminyum kaplı çinko plakalarla birleştirildiğinden, tüm dolap iyi bir topraklama durumundadır ve dolaba dokunurken operatörlerin güvenliğini sağlar.
