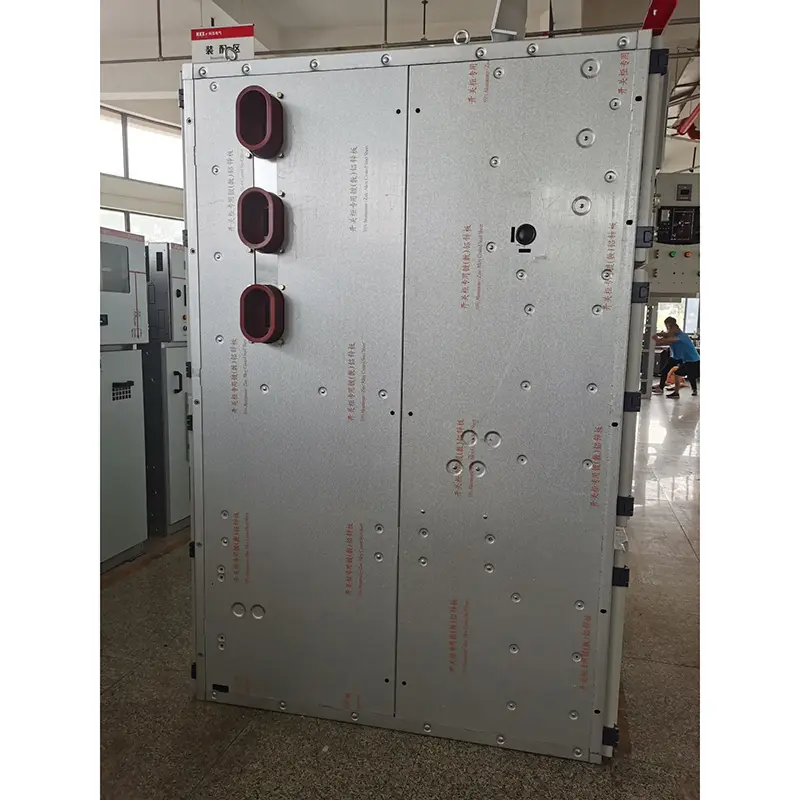

Zırh kaplı vites değiştirme anahtarı ekipmanı

● Özet

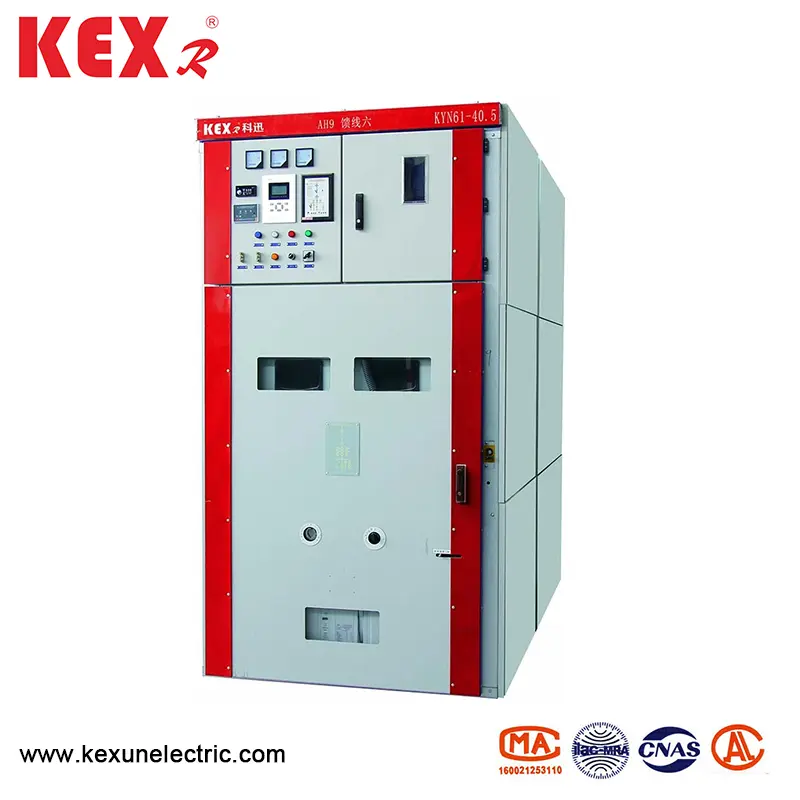

KYN61-40.5 Zırh-kaplı vites değiştirme ekipmanı (bundan böyle ekipman olarak anılacaktır), üç fazlı AC 50Hz ve 40.5kV nominal voltajlı tam bir iç mekan dağıtım cihazıdır. Elektrik enerjisi almak ve dağıtmak için bir elektrik santrali, trafo merkezi ve endüstriyel ve madencilik işletmeleri olarak devreleri kontrol edebilir, koruyabilir ve tespit edebilir ve sık operasyonlara sahip yerlerde de kullanılabilir. Bu anahtar ekipmanı GB/T11022-1999, GB3906-2006 ve DL404-1997'ye uygundur.

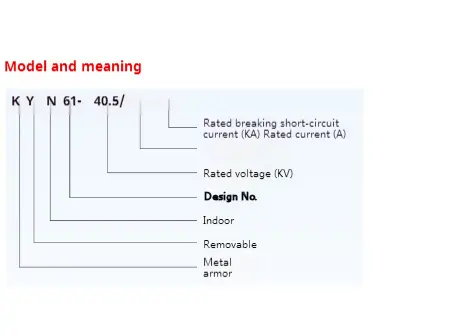

● KYN61-40.5 Tip Zırh-Kaplı Vanlama Anahtarı Ekipmanlarının her bileşeni için teknik parametreler

◆ Vakum şalteri

◆ Vakum devre kesici

◆ Bahar tarafından işletilen makineler

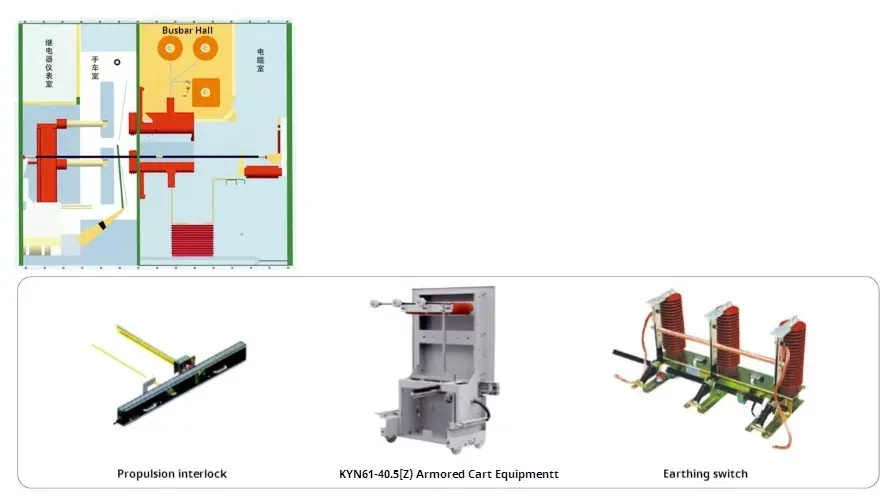

● KYN61-40.5 Tip Zırh-Kaplı Vanlama Anahtarı Ekipmanlarının Yapısal Özellikleri

Anahtar ekipmanı, GB3906-1991 ve IEC298'deki zırhlı metal kapalı ekipman standardına göre tasarlanmıştır. Tüm ekipman iki bölümden oluşur: ekipman ve çizilebilir kısım (el arabası). Ekipman yapısı monte edilir ve cıvatalarla birleştirilir. Anahtar ekipmanının içi devre kesici odasına, ana otobüs odasına, kablo odasına ve Metal bölümü ile bayrak yarışı odasına ayrılmıştır. Kabuğun koruma seviyesi IP3x'e ulaşır ve bölmeler arasındaki koruma seviyesi IP2x'dir ve tüm metal yapısal elemanlar güvenilir bir şekilde topraklanmıştır. Ana döngü sisteminin her bölmesinde bağımsız egzoz için bir basınç serbest bırakma kanalı vardır.

◆ Kabuk ve bölme

Zırh kaplı vites değiştirme anahtarı ekipmanının kabuğu ve bölümü, CNC takım tezgahları tarafından işlendikten ve büküldükten sonra soğuk haddelenmiş çelik plaka ile cıvatalanır. Bu nedenle, monte edilen ekipman yapısal boyutların tekdüzeliğini sağlayabilir. Zırh-kaplı vites değiştirme ekipmanı devre kesici odasına, ana otobüs odasına, kablo odası ve röle enstrüman odasına ayrılmıştır ve her parça topraklanmış metal bölme ile ayrılır.

◆ Handcart

El sahibi devre kesici el arabasına, voltaj transformatörü el arabası, ölçüm el arabası, izolasyon el arabası, vb. El arabası, bir test/izolasyon konumuna ve ekipmanda bir çalışma pozisyonuna sahiptir ve her konum, yukarıdaki iki konumda olduğunda el sanatının rahatça hareket edememesini sağlamak için birbirine geçen bir cihazla donatılmıştır.

◆ Devre kesici bölmesi

Handcart'ın hareket etmesi için devre kesici bölmesine belirli bir parça kurulur. Devre kesici test konumu ile çalışma pozisyonu arasında hareket ettiğinde, izolasyon valfi otomatik olarak açılır veya kapanır, bu da personelin yüklü gövdeye dokunmamasını sağlar. El arabası ekipman kapısı kapalı ile çalıştırılabilir ve el sanatının ekipmandaki konumu gözlem penceresinden görülebilir ve aynı zamanda el kartındaki herhangi bir fonksiyonel işaret görülebilir.

◆ Otobüs bölmesi

Ana veri yolu, bir zırh kaplı vites değiştirme ekipmanından diğerine yol açar ve dal küçük otobüsler ve statik temas kutuları tarafından sabitlenir ve bitişik ekipmanların yan plakalarını geçerken otobüs kolları tarafından sabitlenir. Tüm otobüsler kompozit yalıtım benimser.

◆ Kablo bölmesi

PT, topraklama anahtarı, yıldırım öngörü ve birden fazla kablo kablo odasına monte edilebilir.

◆ Röle Odası

İç mekan kartı ve röle paneli, kontrol ve koruma bileşenleri, ölçüm ve ekran cihazları ve canlı izleme göstergeleri gibi ikincil bileşenlerle donatılabilir.

◆ Karıştırma cihazı

Zırh kaplı vites değiştirme ekipmanı, operatörlerin ve ekipmanların güvenliğini etkili bir şekilde sağlayan güvenilir bir araya getirme cihazına sahiptir;

Topraklama anahtarı kapalı pozisyonda olduğunda, el arabası sadece test/izolasyon konumundan çalışma pozisyonuna geçebilir; Ve arka kapı açılamaz, böylece elektrikli aralığa yanlış girişi önler. El arabası ekipmandan tamamen çıkarıldığında veya el arabası ekipmandaki test/izolasyon konumunda olduğunda ve topraklama anahtarı kilitlendiğinde ve kilidi açıldığında, topraklama anahtarı kapatılabilir. El sahibi çalışma pozisyonundayken, topraklama anahtarı kapatılamaz. Topraklama anahtarının yanlışlıkla açılmasını önler ve topraklama anahtarı kapalı konumda olduğunda el kartının çalışma pozisyonuna geçmesini önler. Sadece devre kesici el arabası test/izolasyon konumunda veya çalışma konumunda olduğunda devre kesici çalıştırılabilir; Dahası, devre kesici kapatıldıktan sonra, elart hareket edemez, bu da canlı yükün devre kesiciyi yanlışlıkla itmesini ve çekmesini önler. ELEKTRİK KARARLARI EKİPMANLARIN ARAMALARINA BAŞLANGIÇ BAĞIMSIZ.

◆ Topraklama cihazı

Kablo odasında, bitişik ekipmanlardan geçebilen ve ekipmanlarla iyi temas kurabilen 6 × 50mm2 topraklama barı bulunmaktadır.

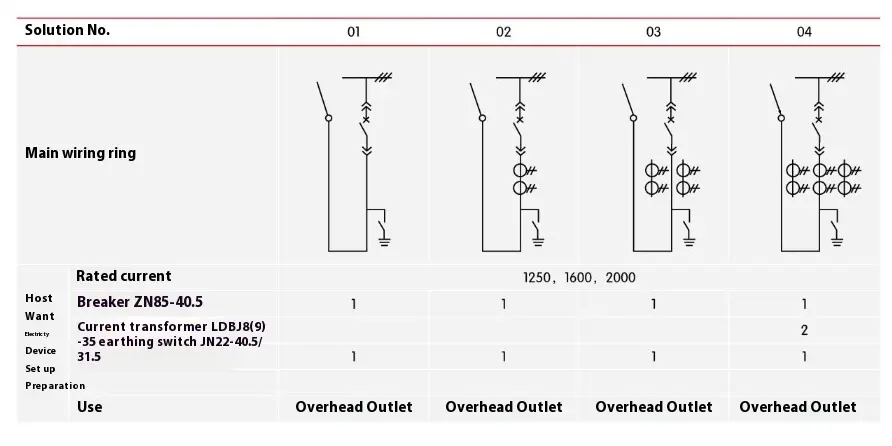

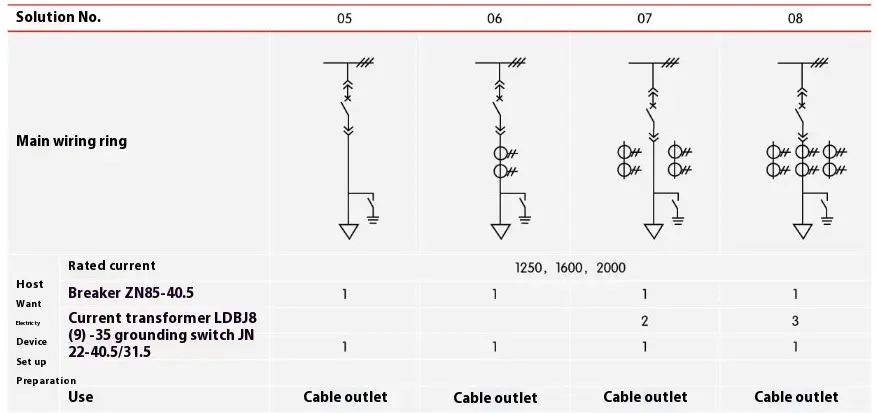

● Ana kablolama şeması

Zırhla kaplı vites değiştirme anahtarı ekipmanı için yaygın olarak kullanılan 27 tipik birincil kablo şeması vardır, bu da kullanıcıların gelen ve giden hatların ihtiyaçlarını karşılayabilir, havai giriş ve giden hatlar, iletişim ve ölçüm, koruma, vb. Mevcut şemalardan farklı başka şemalar varsa, lütfen üreticiye danışın.

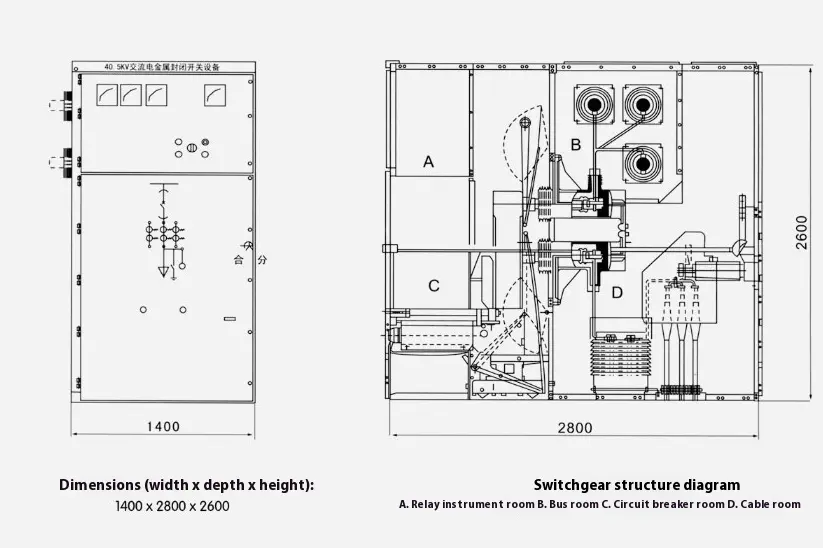

● Zırh-kaplı kaydırma anahtarı ekipmanının yapısal boyutları ve şematik diyagramı
