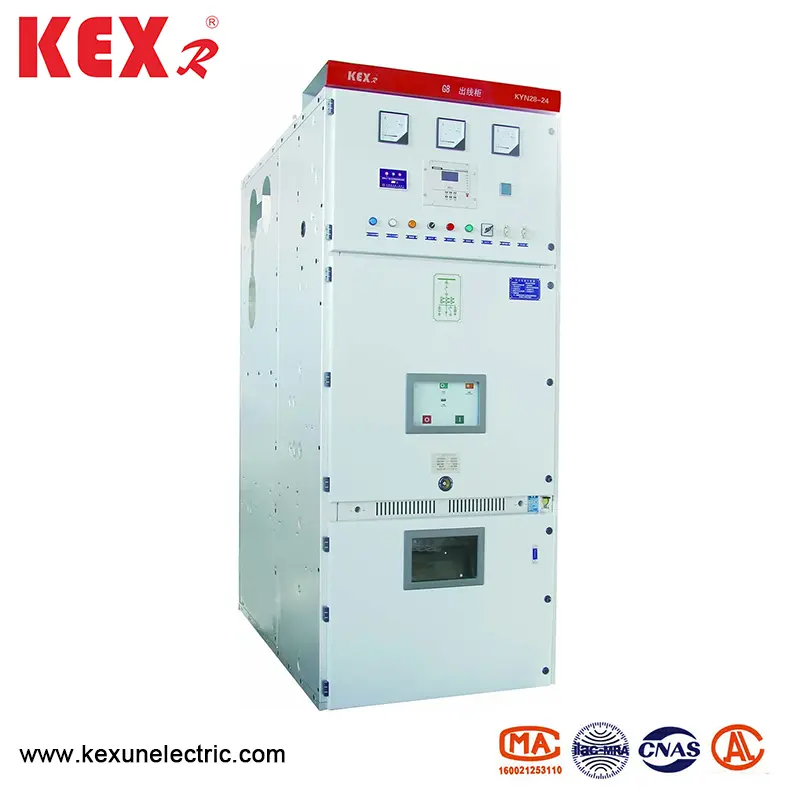

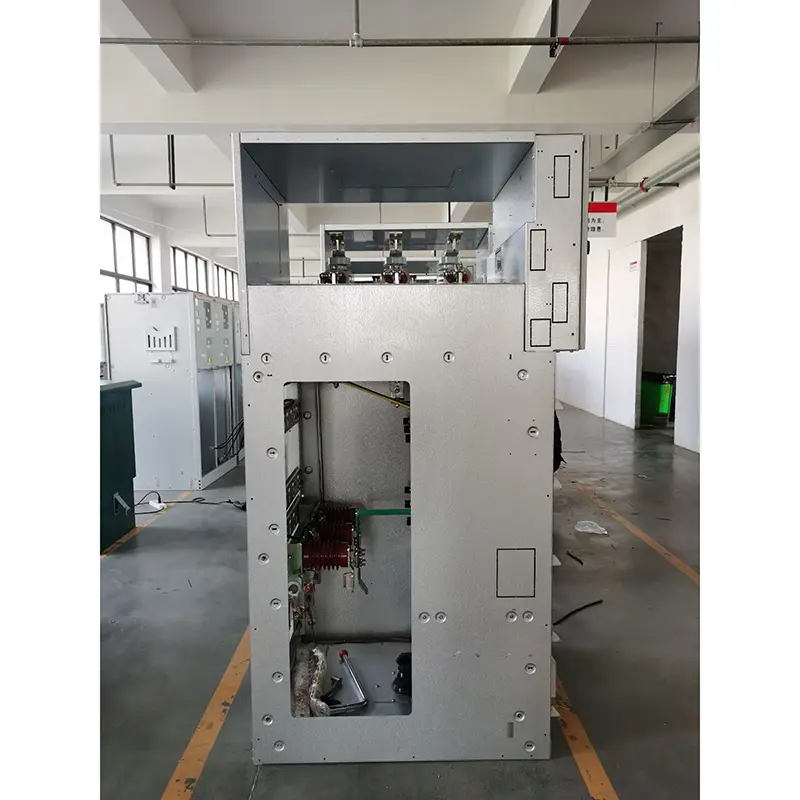

Zırh-kaplı Vites Metal Kapalı Şalt

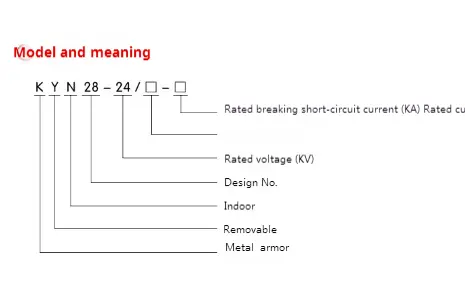

● Model anlamı

● Kullanım koşulları

◆ Normal kullanım koşulları

▶ Ortam sıcaklığı: -15 ~ 40 ℃ ve ortalama 24 saat içinde 35 ℃ 'den az.

▶ Nem: Ortalama günlük nem%95'ten az; Ortalama aylık nem%90'dan az;

▶ Buhar Basıncı ： Günde ortalama buhar basıncı 2,2KPA'dan fazla değildir ； Ortalama aylık su buharı basıncı 1.8kPa'yı geçmemelidir ；;

▶ Yükseklik: Zırh kaplı metal kapalı şalterin yüksekliği 1000 m'den az olmalıdır

▶ Çevredeki hava, toz, tuz, aşındırıcı ve/veya yanıcı gaz, buhar veya tuz spreyi ile açıkça kirlenmez;

▶ Ekipman ve kontrol ekipmanlarının dışından titreşim veya yer hareketi göz ardı edilebilir

▶ İkincil sistemde indüklenen elektromanyetik parazit genliği 1.6kV'yi aşmaz.

◆ Özel kullanım koşulları

GB/T1022'de belirtilenlerin ötesinde normal çevre koşulları altında kullanıldığında, şirket ve kullanıcılar özel çalışma koşulları hakkında müzakere edebilir ve anlaşmaya varabilirler.

Yoğuşmayı önlemek için, zırh kaplı metal kapalı şalteri

Switchgear bekleme durumundayken kullanılması gereken bir ısıtıcı ile donatılmıştır. Switchgear normal çalışırken ısıtıcıyı ameliyat etmek için de dikkat edilmelidir.

● Zırh-kaplı vites değiştiren metal kapalı şalterin teknik parametresi

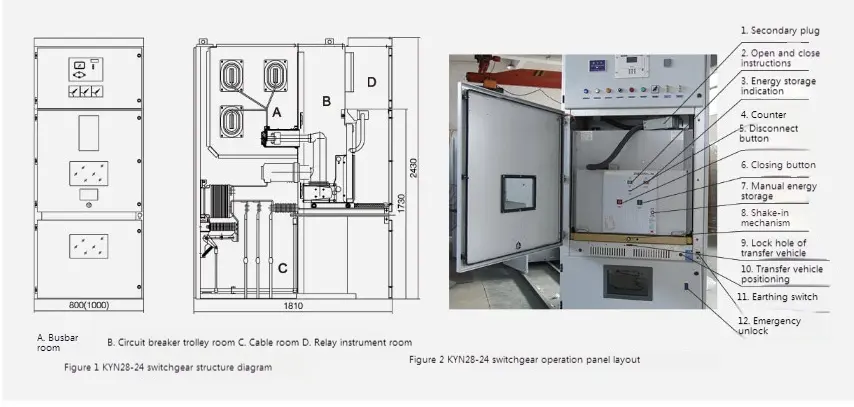

● Yapının kısa açıklaması

KYN28-24 Tip Zırh-kaplı Metal Kapalı Anahtar Switchear, dolap ve çıkarılabilir parçalardan (yaygın olarak el arabası olarak bilinir) oluşur. Switchgear, otobüs odası, devre kesici odası, kablo odası ve röle enstrüman odası gibi metal bölümleri ile çeşitli fonksiyonel bölmelere ayrılmıştır. Switchgear'ın çıkarılabilir kısımları vakum devre kesici el arabası, voltaj transformatör el arabası, yıldırım önleyici el arabası, izolasyon el arabası ve sigorta el arabası ile donatılabilir.

● Ana bileşenlerin özellikleri

◆ Kabuk

KYN28-24 Tip Zırh-kaplı vites değiştiren metal kapalı anahtar ekipmanı, CNC takım tezgahı tarafından işlenen ve çoklu katlama işlemleri ile yapılan ithal alüminyum çinko kaplı çelik plakadan yapılmıştır. Tüm dolap yüksek hassasiyet ve güçlü korozyon direncine ve oksidasyon direncine sahiptir ve çoklu katlanır teknolojinin benimsenmesi nedeniyle, kabin toplam ağırlıkta daha hafif, mekanik mukavemet bakımından daha yüksek ve diğer benzer ekipman dolaplarından daha güzeldir. Kabin, bir söğüt somunu ve yüksek mukavemetli bir cıvata ile bağlanan birleştirilmiş bir yapı benimser, böylece işleme ve üretim döngüsü kısalır, parçalar evrenseldir, taban alanı küçüktür ve üretim organizasyonu uygundur.

◆ El arabası

El sahibi iskelet ince çelik plakadan yapılmıştır ve CNC takım tezgahı ile monte edilmiştir. El sahibi ve dolap yüksek eşleşen hassasiyete sahiptir ve mekanik kilitleme güvenli, güvenilir ve esnektir. El arabası devre kesici el arabasına, voltaj transformatör el arabası, ölçüm el arabası, izolasyon el arabası vb. El arabasının bir bağlantı kesme/test konumuna ve kabinde bir çalışma pozisyonuna sahiptir ve her konumda bir konumlandırma cihazı vardır. Güvenilir birbirine geçmeyi sağlamak için. Her türlü el arabası, çalışması için hafif ve esnek olan ve görevli personel için uygun olan vida çubukları ile itilir ve geri çekilir. El kartının kabineden çıkarılması gerektiğinde, çeşitli denetimler ve bakım için özel bir transfer kamyonu ile rahatça çıkarılabilir. El sahibi koşu arabası dolap devre kesici odasına taşındığında, kapalı/test konumunda güvenilir bir şekilde kilitlenebilir ve kabine konumu göstergesi ışığı konumunu gösterir. Sadece el arabası tamamen kilitlendikten sonra, kurşun vidalı tahrik mekanizması, el arabasını çalışma pozisyonuna itmek için sarsılabilir. El sahibi çalışma pozisyonuna ulaştığında, tahrik sapının işletim kuvveti aniden artar ve döndürülemez ve karşılık gelen konum göstergesi ışığı konumunu gösterir. Handcart'ın mekanik kilitleme, devre kesicinin yalnızca el arabası çalışma konumunda veya test konumundayken kapatılabilmesini güvenilir bir şekilde sağlayabilir; Ayrıca, el arabası ancak devre kesici açılış durumundayken hareket edebilir.

◆ Bölme

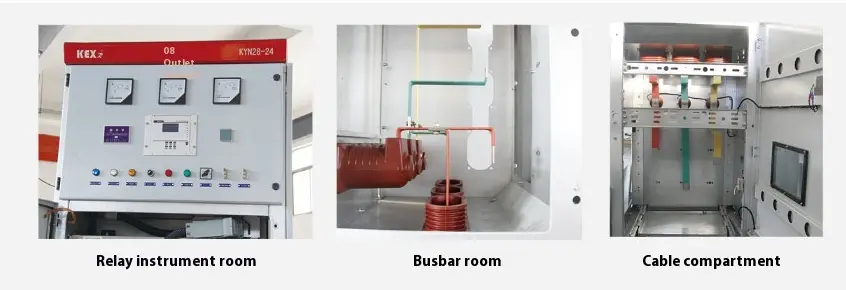

Switchgear'ın ana elektrik bileşenleri bağımsız bölmelerindedir: Breaker El Süvarı Odası, Otobüs Odası, Kablo Odası, Röle Aleti Odası, vb. Her bölmenin koruma seviyesi IP2x'e ulaşır. Röle enstrüman odası dışında, diğer üç bölmenin sırasıyla basınç tahliye kanalları vardır. Orta tip nedeniyle, kablo odasının alanı büyük ölçüde artar, bu nedenle ekipman birden fazla kabloyu paralel olarak bağlayabilir.

▶ Bus bölmesi A: Ana veri yolu, dal yolu (statik temas kutusu) ve ana veri yolu yalıtım kılıfı ile sabitlenen tek bir ekleme ile bağlanır. Ana veri yolu ve kravat otobüsü, dikdörtgen kesitli bakır çubuklardır ve ağır akım yükü için çift veri yolu çubukları kullanılır. Özel ihtiyaçlar için, veriyol ısı büzülebilir manşon ve özelleştirilmiş yalıtım kapak kutusu ile kaplanabilir. Yalıtım burçları, bitişik dolapların otobüsleri arasına yerleştirilir, bu da iç fay arkı durumunda diğer dolaplara yayılmadan bölmedeki kazayı etkili bir şekilde sınırlandırabilir.

▶ Devre kesici bölmesi B: Raylar, el arabasının kapalı/test konumundan kabinedeki çalışma pozisyonuna geçmesi için bölmenin her iki tarafına da monte edilir. Statik temas kutusunun bölümü (valf), el arabası odasının arka duvarına monte edilmiştir. El sahibi kapalı/test konumundan çalışma konumuna geçtiğinde, statik temas kutusunun ağzındaki üst ve alt valfler, el arabası ile birlikte otomatik olarak açılır. Ters yönde hareket ederken, valf, el arabası belirli bir konuma geri çekilene ve statik temas kutusunu güvenli bir şekilde kaplayana kadar otomatik olarak kapanacak ve böylece etkili izolasyon oluşturacaktır. Üst valf ve alt valf arasında bir bağlantı olmadığından, canlı taraftaki valf bakım sırasında kilitlenebilir, böylece bakım personelinin canlı gövdeye dokunmamasını sağlar. El sahibi, devre kesici odasının kapısı kapatıldığında da çalıştırılabilir. Kapıdaki gözlem penceresinden, bölmedeki el kartının konumunu, açılış ve kapanış talimatlarını ve enerji depolama durumunu gözlemleyebilirsiniz.

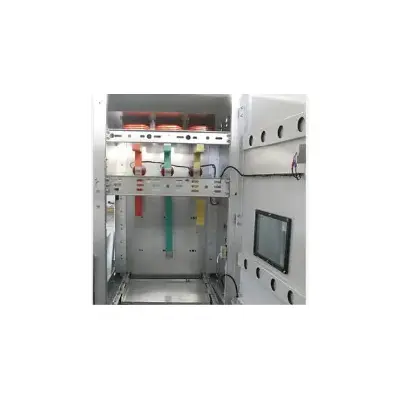

▶ Kablo bölmesi C: KYN28-24 Tip Zırh-kaplı Metal Kapalı Switchear ortada inşa edilmiştir, böylece kablo bölmesi geniş bir alana sahiptir. Mevcut transformatör ve topraklama anahtarı, bölmenin arka duvarına monte edilir (topraklama anahtarı, müşterinin ihtiyaçlarına göre anahtar dolabının ortasına da monte edilebilir) ve yıldırım önleyici bölmenin alt kısmına monte edilir. El sahibi ve çıkarılabilir yatay bölme çıkarıldıktan sonra, yapıcılar kurulum ve bakım için kabine önden girebilir. Kablo odasındaki kablo bağlantı iletkenleri, faz başına 1-3 kablo ile paralel olarak bağlanabilir ve 6 kablo gerektiğinde her faza paralel olarak bağlanabilir. Çıkarılabilir oluklu metal sızdırmazlık plakası veya manyetik olmayan metal sızdırmazlık plakası, uygun yapı sağlamak için kablo bölmesinin altında hazırlanır.

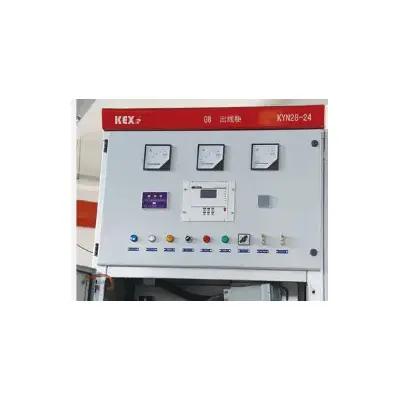

▶ Röle Aleti Odası D: Röle Koruma Bileşenleri, Enstrümanlar, Canlı Ekran Göstergeleri ve Özel Gereksinimlere Sahip İkincil Ekipman Röle Enstrüman Odasına monte edilebilir. Kontrol hattı gövde içine yerleştirilir ve gövde, yüksek voltajlı bileşenlerden ikincil çizgiyi izole edebilen metal bir kapak plakasına sahiptir. Sol ön gövde, kontrol kablolarının açılması ve kurşunları için ayrılmıştır ve alt plakanın karşılık gelen kısımları ikincil kablolar ve kablo iplik delikleri ile sağlanır. Röle enstrüman odasının üst tabağında, inşaat için uygun olan küçük bir otobüs geçiş deliği de bulunmaktadır. Kablolama yaparken, küçük veri yolunun kurulumunu kolaylaştırmak için enstrüman odasının üst kapak plakası açılabilir.
