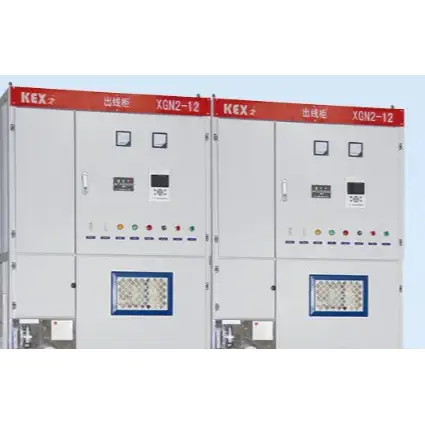

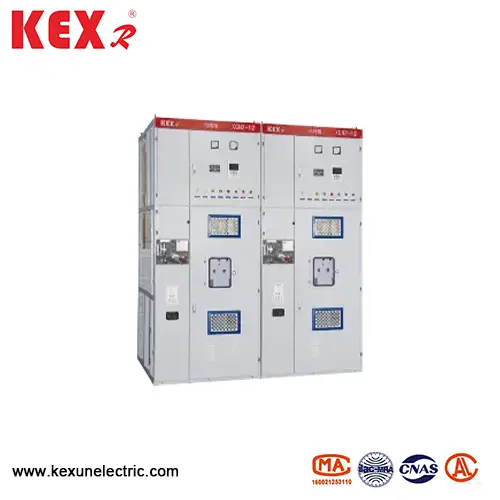

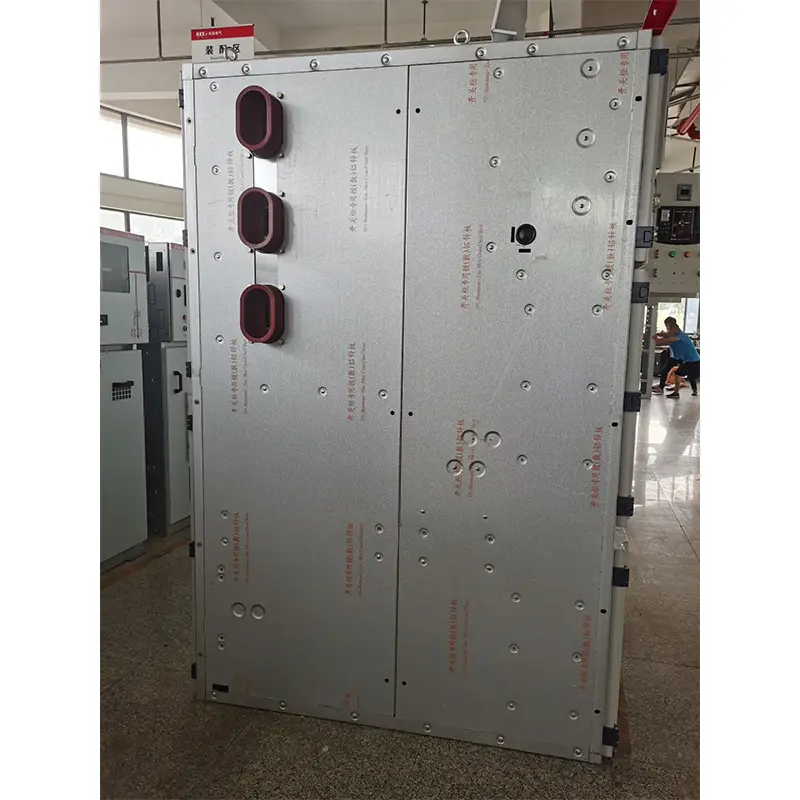

Kutu tipi sabit metal kapalı anahtar ekipmanı
Kexun tarafından Çin fabrikasında özel olarak üretilen XGN2-12 kutu tipi sabit metal kapalı anahtar ekipmanının ana birincil bileşenleri yeniden tasarlanmıştır. Elde kart ekipmanı ve şu anda kullanılan GG-1 (A) F ekipmanı ile karşılaştırıldığında, XGN2-12 kutu tipi sabit metal kapalı anahtar ekipmanı daha yüksek yalıtım seviyesine ve koruma seviyesine sahiptir ve içinde faz ve faz-toprak clapboardları ve yalıtım gazı kullanılmamaktadır ve ikincil devrede ikincil tapa kullanılmamaktadır.
Model: XGN2-12
Marka: Kexr
Model: XGN2-12
Marka: Kexr

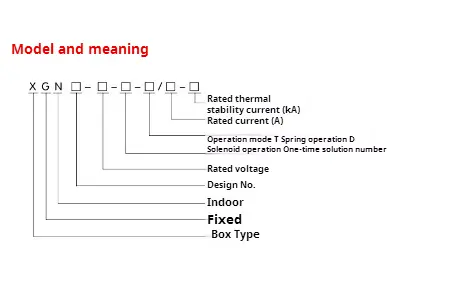

● Model anlamı
● Esas olarak XGN2-12 kutu tipi sabit metal kapalı anahtar ekipmanının teknik parametreleri
|
Sayı |
Öğe |
Birim |
Veri |
|
1 |
Nominal Voltaj |
KV |
3,6,10 |
|
2 |
Maksimum çalışma iş voltajı |
KV |
3.5,8.9,11.5 |
|
3 |
Değerlendirilmiş Akım |
A |
5 ~ 3000 |
|
4 |
Nominal mola akımı |
. |
16,20,31.5,40 |
|
5 |
Kısa devre kapanış akımı |
. |
40,50,80,100 |
|
6 |
Kısa devre dinamik istikrarlı akım |
. |
40,50,80,100 |
|
7 |
Nominal Isı Kararlı Akım |
. |
16,20,31.5,40 |
|
8 |
Nominal Isı Kararlı Süre |
S |
4 |
|
9 |
IP derecesi |
|
İp2x |
|
10 |
Otobüs sistemi |
|
Tek otobüs veya bypass ile |
|
11 |
Çalışma yöntemi |
|
Elektromanyetik veya yay enerjisi depolama tipi |
|
12 |
Boyutlar （genişlik*derinlik*yükseklik） |
mm |
1100*1200*2650 (1000A'nın altında) |
|
13 |
Ağırlık |
Kilogram |
1000 |
◆ Yapı

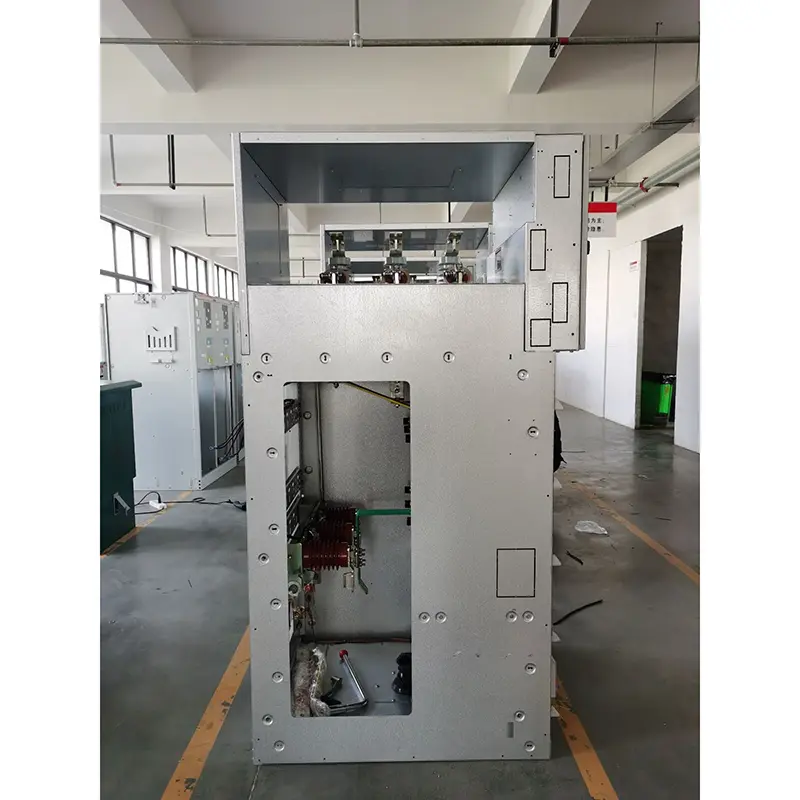

Bu XGN2-12 kutu tipi sabit metal kapalı anahtar ekipmanı metal kapalı bir kutu yapısıdır ve ekipman çerçevesi açı çelik ile kaynaklanmıştır. Ekipman bir devre kesici odasına, bir otobüs odasına, bir kablo odasına ve çelik plakalarla bir röle odasına ayrılmıştır ve ana bileşenlerin ekipmandaki çalışması gözlem penceresi ve cephedeki aydınlatma lambası üzerinden gözlemlenebilir. Ekipmanın teknik performansını iyileştirmek için ana bileşenler (devre kesiciler ve döner bağlantılar gibi) yeniden tasarlanmıştır. XGN2-12 kutu tipi sabit metal kapalı anahtar ekipmanının düzenine göre, röle odasına röleler takılabilir, sinyal röleleri, enstrümanları gösteren, kapıya sinyal lambaları monte edilebilir ve transfer anahtarının kurulumu ve çalışma odası, arkadaki otobüs odası ve alt kısımdaki kablo odası ile kullanıcılar kabloya bağlanabilir. Ön taraf, ekipmanın bakımı için uygun olan devre kesici odasıdır. Ekipmanın iç mekanizması için Şekil 1 ve Şekil 2'ye ve ürün kılavuzuna bakın.

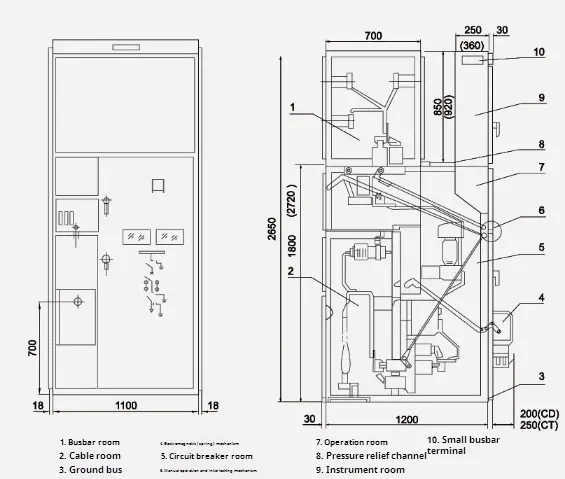

● XGN □ -12/07D Anahat Çizim

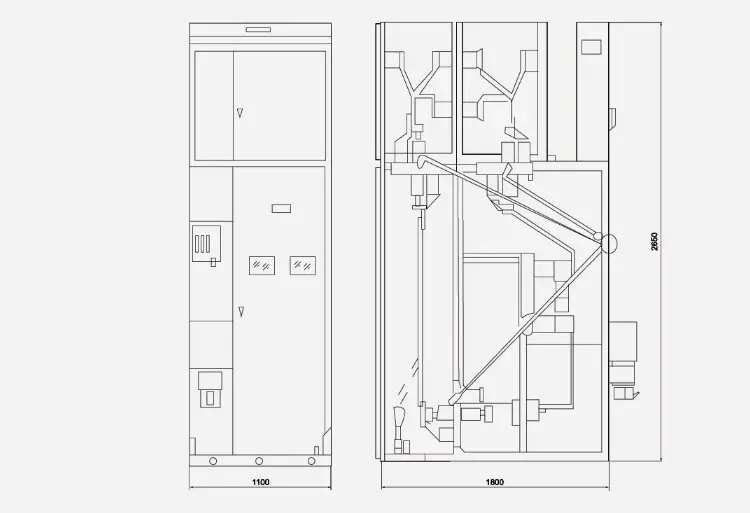

● XGN □ -12 (Bypass kablosu çıkışı) Anahat çizim

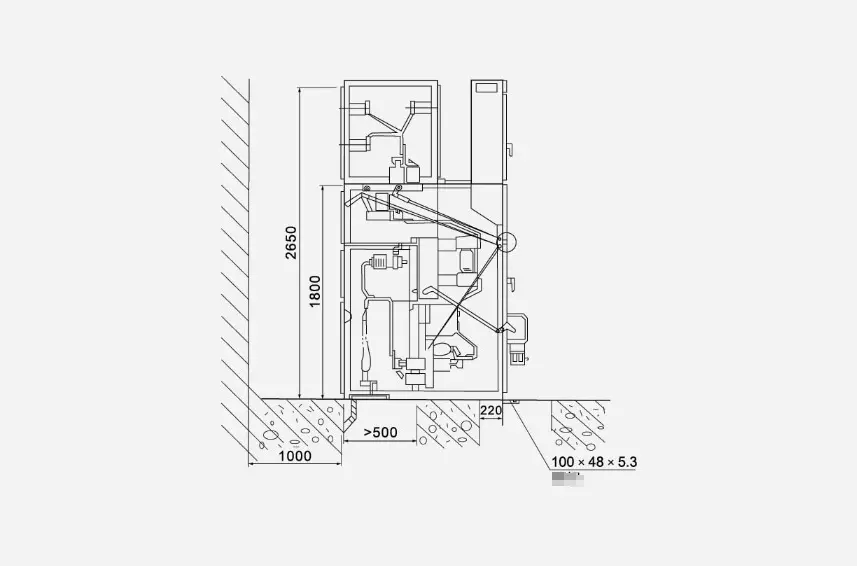

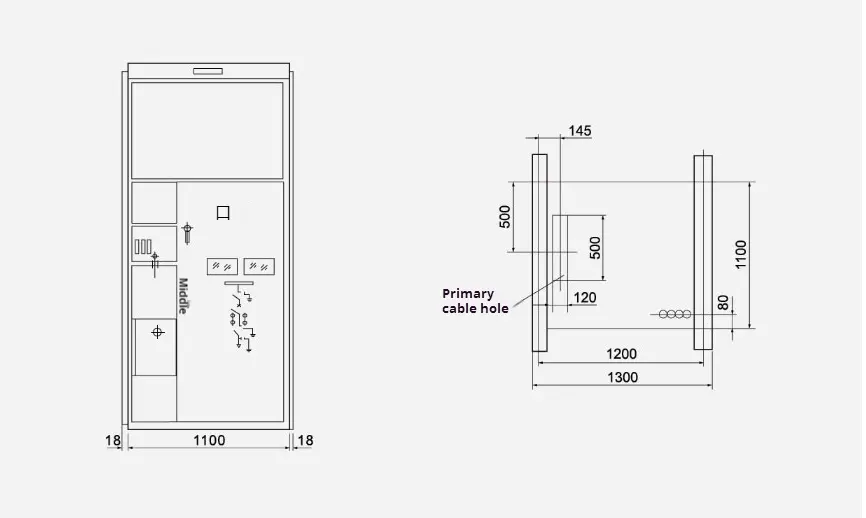

● Genel Boyut Kurulum Çizimi
