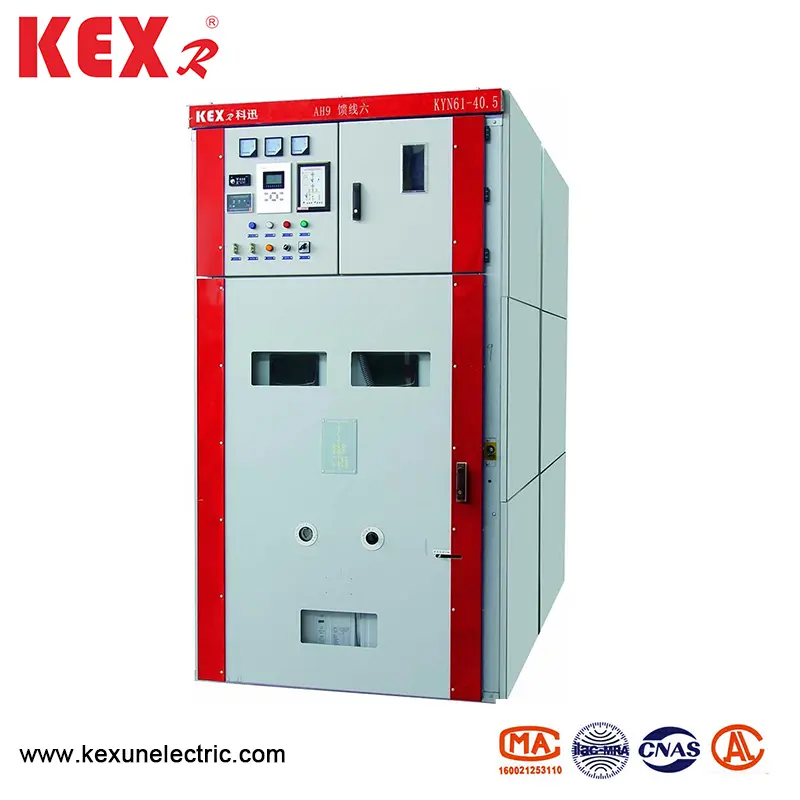

Zırh kaplı vites değiştirme

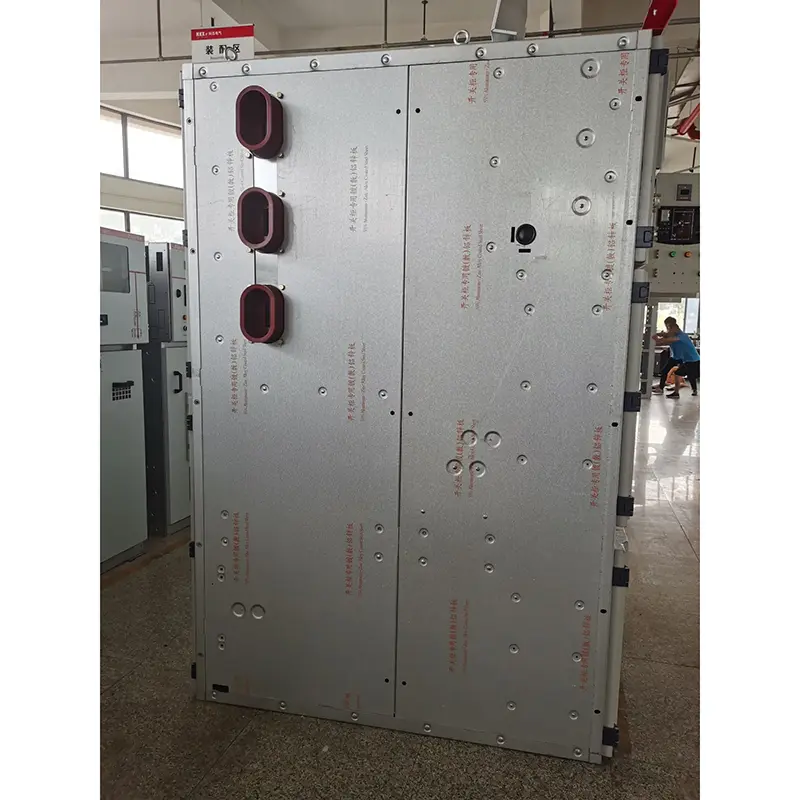

● Tektonik özellikler

▶ Şalt yapısı monte edilir ve devre kesici el arabası ile zemine monte edilir

▶ Kyn61-40.5 Tip Zırh-kaplı vites değiştirme, iyi değiştirilebilirlik ve basit değiştirme özelliklerine sahip yepyeni bir kompozit yalıtımlı vakum devre kesici ile donatılmıştır.

▶ Elde arabası çerçevesi, el arabasını kolayca hareket ettirebilen ve yanlış ameliyatın itici yapıya zarar vermesini önleyebilen bir kurşun vida ve somun itme mekanizması ile donatılmıştır.

▶ Tüm işlemler dolap kapısı yakınken gerçekleştirilebilir

▶ Ana anahtar, el arabası ve anahtar dolabı kapıları arasındaki birbirine geçme, "beş önleme" işlevini karşılamak için zorunlu mekanik kilitleme modu benimser

▶ Kablo odasının birden fazla kabloyu bağlamak için yeterli alana sahiptir

▶ Hızlı topraklama anahtarı topraklama ve kısa devre için kullanılır

▶ Kabuğun koruma seviyesi IP3X'dir ve koruma seviyesi IP2X'dir.

▶ Zırh kaplı vites değiştirme şalteri GB3906-1991.DL404-1997'ye uygundur ve referans için uluslararası IEC-298 standardını benimser.

● Çevre koşulları

▶ Ortam sıcaklığının üst sınırı +40 ℃'dır ve 24 saat içinde ölçülen ortalama değer 35 ℃ 'dır ve alt sınır 15 ℃ ℃

▶ Yükseklik: deniz seviyesinden 1000 metreden fazla

▶ Bağıl Nem: Günlük ortalama değer%95'i geçmemeli ve aylık ortalama değer%90'ı aşmayacak

▶ Deprem yoğunluğu: 8 dereceden fazla

▶ Su buharı basıncı: Günlük ortalama değer 2,2kpa'yı geçmemeli ve aylık ortalama değer%90'ı geçmemelidir.

● Teknik parametre tabloları

◆ Vakum şalteri

◆ Vakum devre kesici

◆ Bahar tarafından işletilen makineler

● Kablolama şemaları

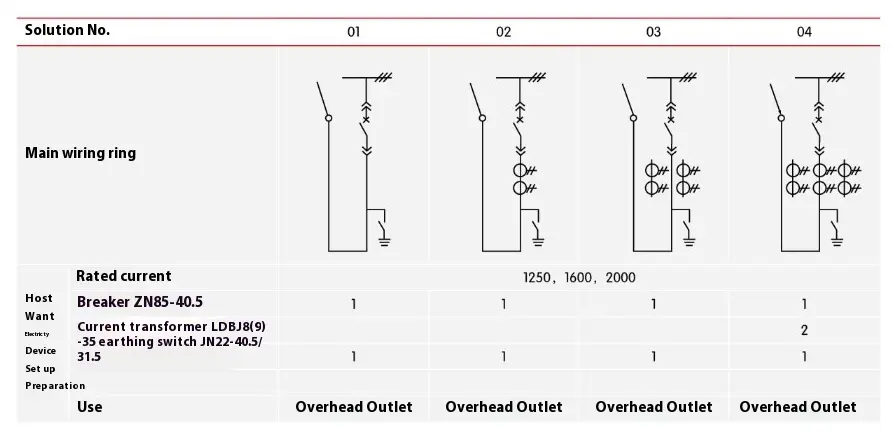

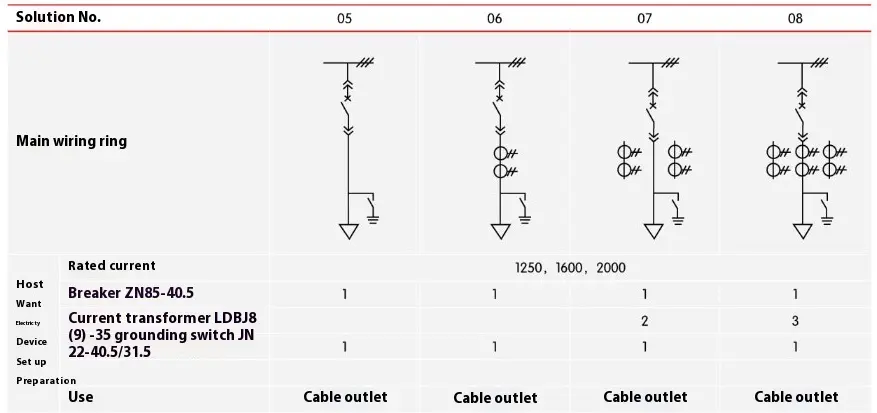

Zırh kaplı vites değiştirme anahtarları için yaygın olarak kullanılan 27 tipik birincil kablo şeması vardır, bu da kullanıcıların gelen ve giden hatların, havai giriş ve giden hatların, iletişim ve ölçüm, koruma, vb. İhtiyaçları karşılayabilir. Mevcut şemalardan farklı başka şemalar varsa, lütfen üreticiye danışın.

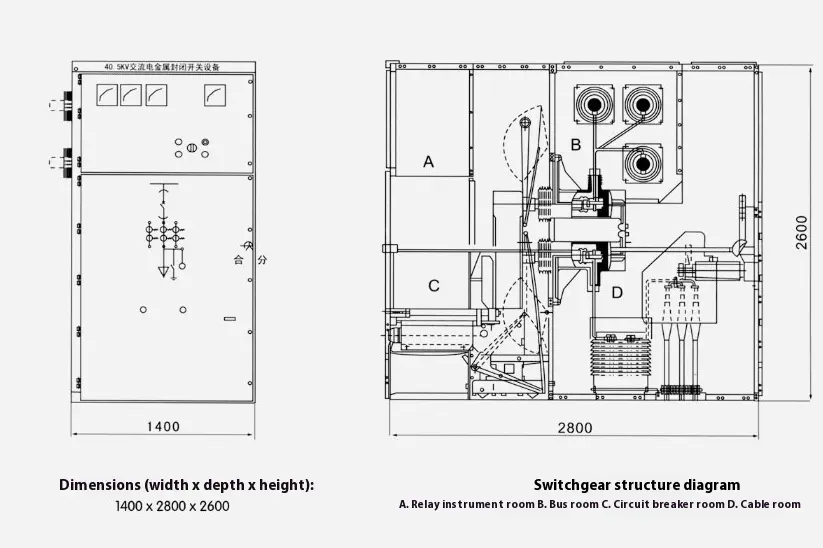

● Zırh kaplı vites değiştirme şalterinin yapısal boyutları

● Switchgear kurulumu

▶ Kyn61-40.5 Tip Zırh-kaplı Van Vites Switchear’ın Elektrik Odası: ≥ 4500mm

▶ Kabinin arkasından duvara mesafe: ≥ 1500mm

▶ Temel çerçevenin düzlüğü: ≤ 1 mm/m

▶ Yerleşik kanal çeliği, zeminin 3 mm yukarısında geçmemeli

▶ Fondöte üzerinde cıvatalar veya kaynak ile sabitlenebilir

▶ Şalterin ağırlığı yaklaşık 1800kg

▶ Switchgear çalışma koridoru genişliği (tek sıra): ≥3000mm ve çift sıra (yüz yüze) ≥4000mm.

● Ürün tutarlılığı

◆ Birincil çizgi ana şema numarası, tek veri yolu sistemi diyagramı, düzenleme diyagramı ve düzen diyagramı

◆ İkincil devrenin elektrik şematik diyagramı ve terminal düzenleme diyagramı

◆ Zırh kaplı vites değiştirme şalterinin elektrik bileşenlerinin model spesifikasyonu ve miktarı

◆ Ana otobüs ve şube otobüsünün özellikleri ve malzemeleri

◆ Yedek parça ve yedek parça adları ve miktarları

◆ Özel gereklilikler fabrika ile kabul edilecektir

◆ Ürün teknolojisinin sürekli iyileştirilmesi nedeniyle, tüm veriler fabrikamızın teknik departmanı tarafından en son onay alacaktır. Herhangi bir değişiklik varsa, hiçbir bildirim olmayacaktır.

● Sipariş talimatları

◆ Ana kablolama şeması diyagramı, amaç ve tek telli sistem diyagramı; Nominal voltaj; Akım derecelendirilmiş; Kısa devre kırma akımı olarak derecelendirilmiş; Güç Dağıtım Odası Düzen Planı ve Switchgear'ın Düzenleme ve Yapılandırma Planı, vb.

Gelen ve giden kabloların özelliklerini belirtin

Switch Switchgear ve diğer kilitleme ve otomatik cihazların kontrol, ölçüm ve koruma fonksiyonları için gereksinimler.

Switch Switchgear'da ana elektrik bileşenlerinin modeli, spesifikasyonu ve miktarı. Şalt veya gelen dolaplar arasında otobüs köprüsü bağlantısı gerekiyorsa, otobüs köprüsünün nominal akım taşıma kapasitesi, otobüs köprüsü açıklığı ve yerden yükseklik sağlanacaktır.

◆ Zırh kaplı vites değiştirme şalteri özel ortamda kullanıldığında, sipariş verirken ayrıntılı olarak belirtilmelidir.

◆ Diğer özel gereksinimler.

● Switchgear kurulum temelinin şematik diyagramı
