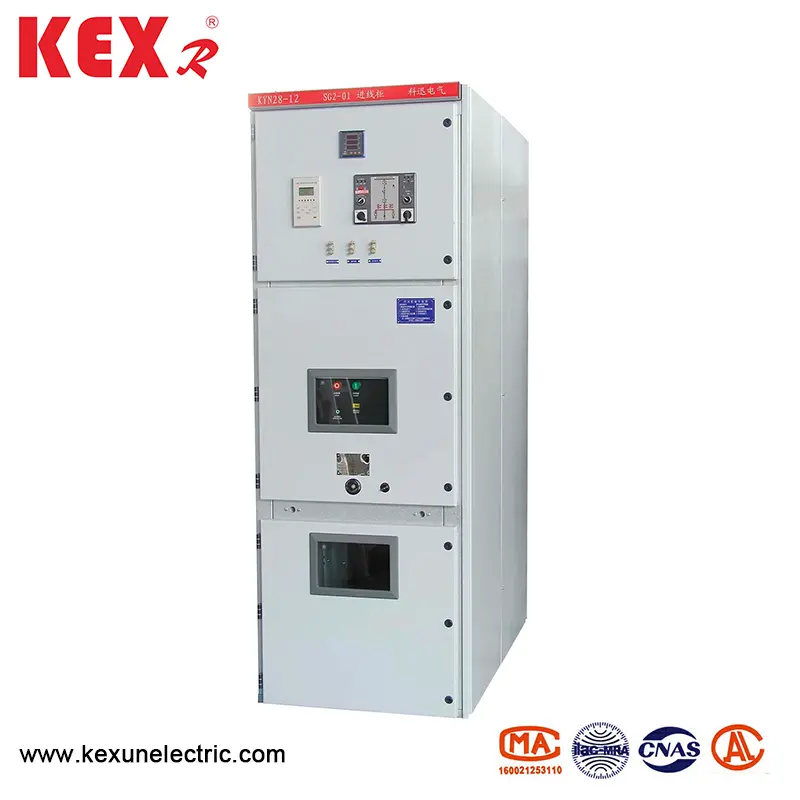

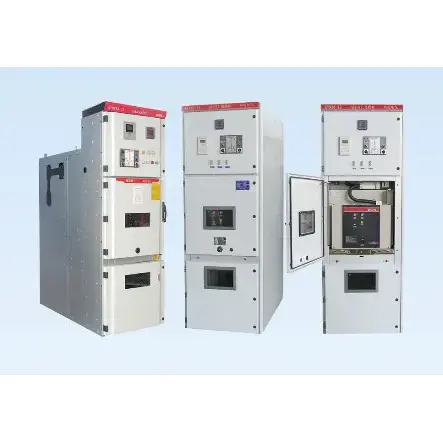

Metal zırhı ile donatılmış açık anahtar cihazı

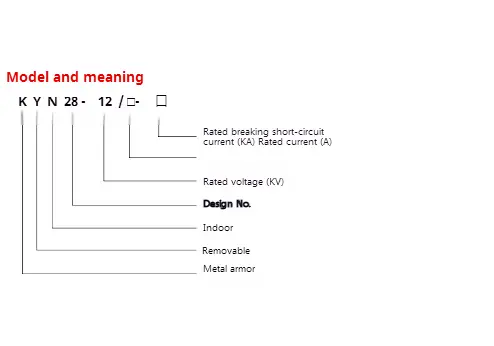

● Model anlamı

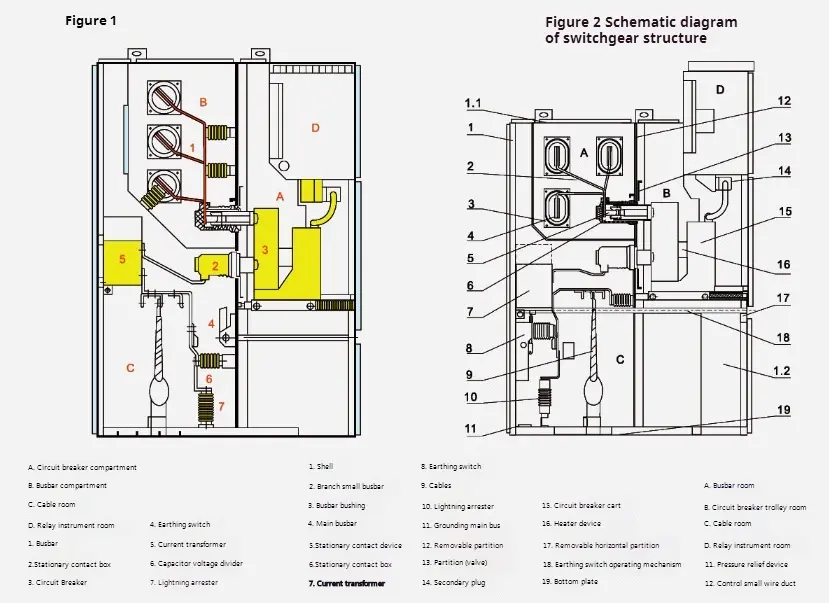

◆ Metal zırhı yapısı ile donatılmış açık anahtar cihazının şematik diyagramı

◆ Standartlar

KYN28-12 Metal Zırhı ile donatılmış Tip Açık Anahtar Cihazı Aşağıdaki Standartları Karşılaştırma ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Metal zırhı ile donatılmış açık anahtar cihazı iki bölümden oluşur: sabit bir dolap ve çizilebilir bir parça (kısaca el arabası). Metal zırhı ile donatılmış açık anahtar cihazının kabuğu ve her fonksiyonel birimin bölümleri alüminyum-çinko kaplı çelik plakalarla cıvatalanır. Kabuğunun koruma seviyesi IP4X'e ulaşır ve her bölme bölme kartının ve devre kesici kapısının koruma seviyesi açıldığında P2X'dir. Metal zırhı ile donatılmış KYN28-12 Tip Açık Anahtar Cihazı, VS1, Zn 12V tipi vakum devre kesici el arabası ve VD4 tipi vakum devre kesici el arabası ve ABB Company tarafından üretilen, geri back düzenlemede paralel olarak çift kabin olarak kurulabilen VC tipi vakum kontaktörü ile donatılabilir. Divece ön tarafa monte edilebilir ve hata ayıklanabilir, böylece duvara monte edilebilir. Duvara monte etmenin en büyük avantajı, zemin alanını kurtarabilmesidir. Buna ek olarak, duvar olmadan monte edilebilir, yani çift taraflı bir bakım türüdür. İkisinin iç yapı düzeni tutarsızdır ve avantajı uygun bakımdır.

◆ Kabuk ve bölme

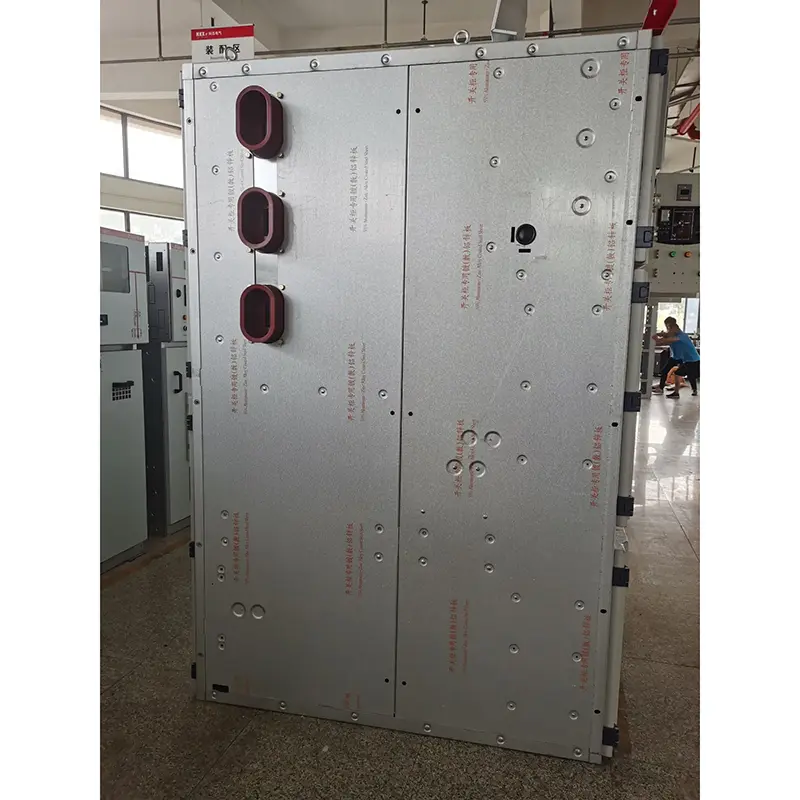

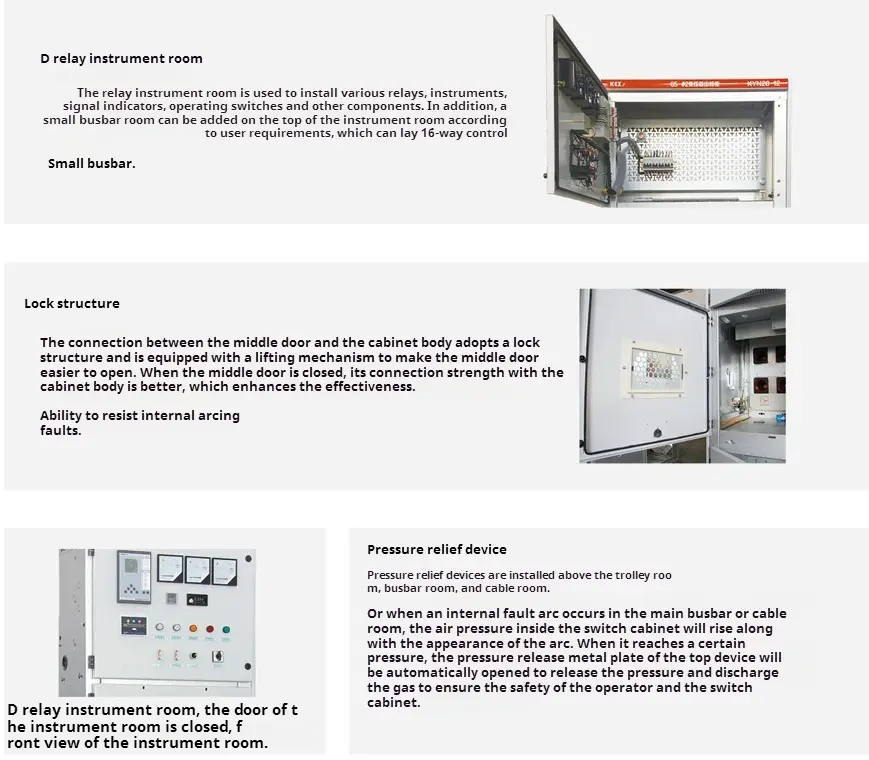

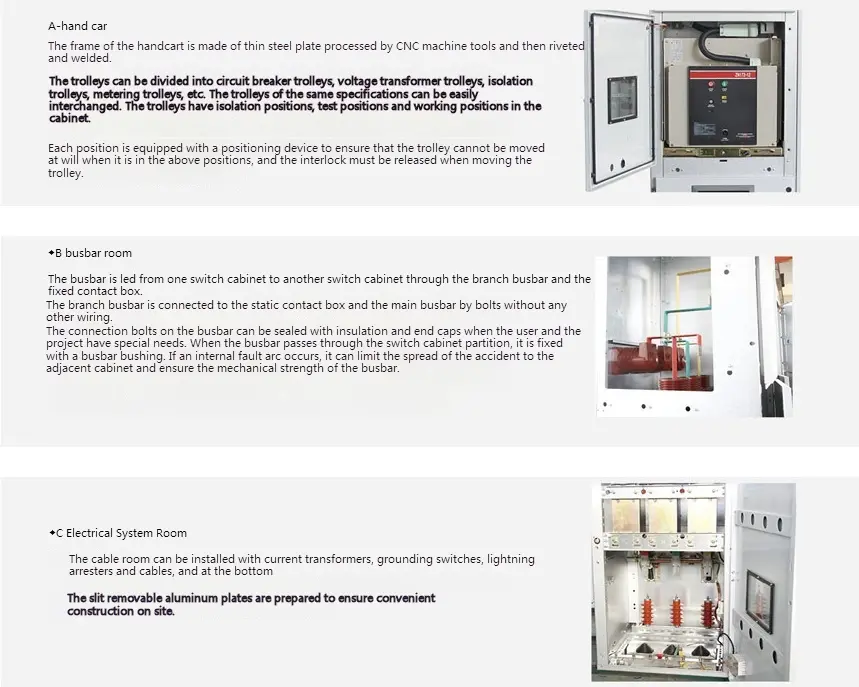

Metal zırhı ile donatılmış açık anahtar cihazının kabuğu ve bölümü, CNC takım tezgahları tarafından büküldükten sonra cıvatalanan yüksek kaliteli ithal alüminyum kaplı çinko çelik plakalardan yapılmıştır, böylece monte edilmiş anahtar dolabı büyüklüğü boyut olarak koruyabilir. Güçlü korozyon direncine ve oksidasyon direncine sahiptir ve aynı çelik plakadan daha yüksek mekanik mukavemete sahiptir. Anahtar dolabı, bölme ile el sahibi odaya (devre kesici bölmesi), otobüs odası, kablo odası ve röle alet odası (düşük voltaj odası) olarak bölünmüştür. Her birimin kabuğu bağımsız olarak topraklanmıştır.

◆ Ürüne genel bakış

Metal zırhı ile donatılmış açık anahtar cihazının kabuğu ve bölümü, CNC takım tezgahları tarafından işlendikten ve büküldükten sonra cıvatalanan alüminyum-çinko kaplı çelik plakalardan veya çelik plakalardan yapılmıştır, böylece monte edilmiş anahtar dolabı büyüklüğü boyut olarak koruyabilir. Alüminyum-çinko kaplı çelik plaka güçlü anti-korozyon ve anti-oksidasyon etkilere sahiptir ve aynı çelik plakadan daha yüksek mekanik mukavemete sahiptir. Anahtar dolabı, el arabası odasına, otobüs odasına, kablo odasına ve röle enstrüman odasına bölünmüştür ve her birimin kabuğunun bağımsız topraklaması vardır. Anahtar dolabının kapıları, yüzeylerinin darbe direnci, korozyon direnci ve güzel görünüm avantajlarına sahip olmasını sağlamak için elektrostatik plastik ile püskürtülür (renk kullanıcılar tarafından özelleştirilebilir).

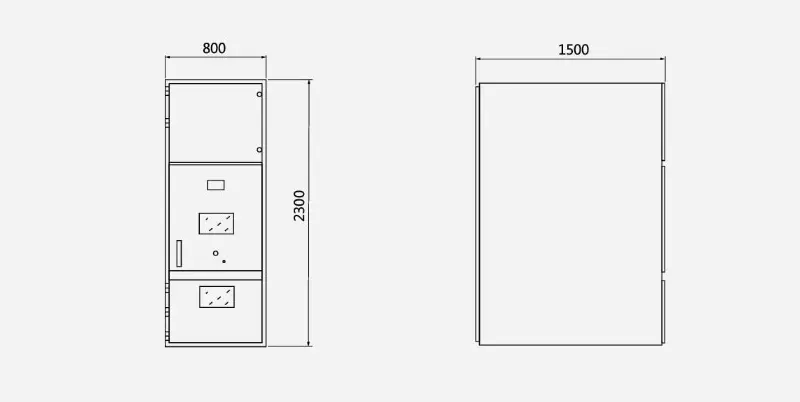

◆ Anahat boyutu

Metal zırhı ile donatılmış açık anahtar cihazının anahat boyutları BELOWS ：

◆ Başlıca bileşen
