Yüksek voltajlı tam set

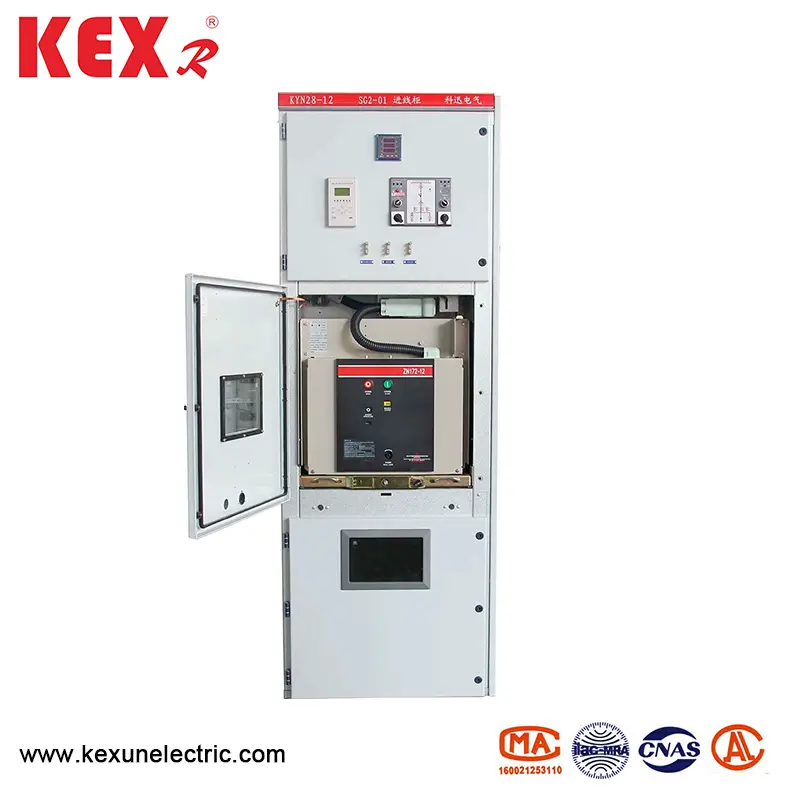

● Kyn28-12 tip yüksek voltajlı tam setin uygulanması

KYN28-12 (GZS1) Yüksek voltajlı tam set, 3-12kV ağ gücü almak ve dağıtmak, kontrol etmek, korumak ve izlemek için kullanılan üç fazlı AC 50Hz iç mekan tam dağıtım cihazıdır. Bu ürünün röle odasının paneline çeşitli mikrobilgisayar tabanlı kapsamlı röle koruma cihazları kurulabilir ve sistemin akıllı kontrolü gerçekleştirilebilir. Uzaktan kumanda, telemetri, uzaktan iletişim ve uzaktan ayarlama işlevlerine sahiptir ve saha ağı iletişim arayüzü ile CAN veriyolu aracılığıyla kontrol edilebilir. Ayrıca devre kesicinin yanlış ameliyatını önleme, el arabasını yükle itme ve çekme, topraklama anahtarını elektrikle kapatma, topraklama pozisyonunda elektrik gönderme ve kısa süre "beş önleme" olarak adlandırılan canlı aralığa girmesini önleme işlevlerine sahiptir. Dolap VSI (Zn63) ve Zn12V vakum devre kesicilerin yanı sıra içe aktarılan VD4 vakum devre kesicileri ve VC serisi vakum kontaktörleri ile donatılabilir.

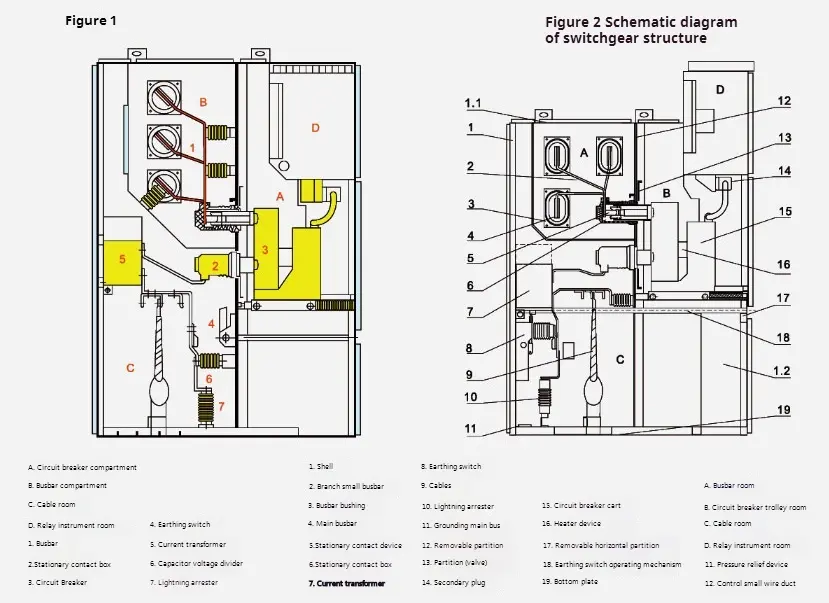

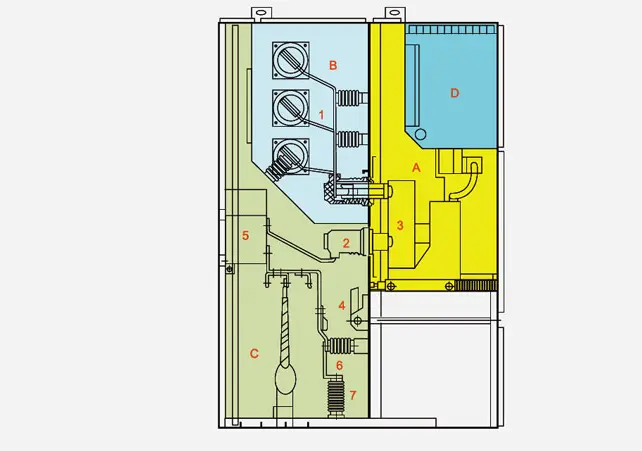

● Kyn28-12 tip yüksek voltajlı tam setin yapı çizelgesi

● Yüksek voltajlı tam set, standartların altında toplanır ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Yüksek voltajlı tam set açıklaması

Yüksek voltajlı tam setin kabuğu ve bölümü, CNC takım tezgahları tarafından işlendikten ve büküldükten sonra cıvatalanan alüminyum-çinko kaplı çelik plakalardan veya çelik plakalardan yapılmıştır, böylece monte edilmiş yüksek voltajlı tam set boyutu boyut olarak koruyabilir. Alüminyum-çinko kaplı çelik plaka, güçlü anti-korozyon ve anti-oksidasyon etkileri ve yüksek mekanik mukavemete sahiptir. Yüksek voltajlı tam setin iç kısmı el arabası odasına, otobüs odasına, kablo odasına ve röle enstrüman odasına bölünmüştür ve her birimin kabuğunun bağımsız topraklamasına sahiptir. Kapılarının hepsi elektrostatik plastik ile püskürtülür, bu da yüzeylerinin darbe direnci, korozyon direnci ve güzel görünüm avantajlarına sahip olmasını sağlar (renkler kullanıcılar tarafından özelleştirilebilir).

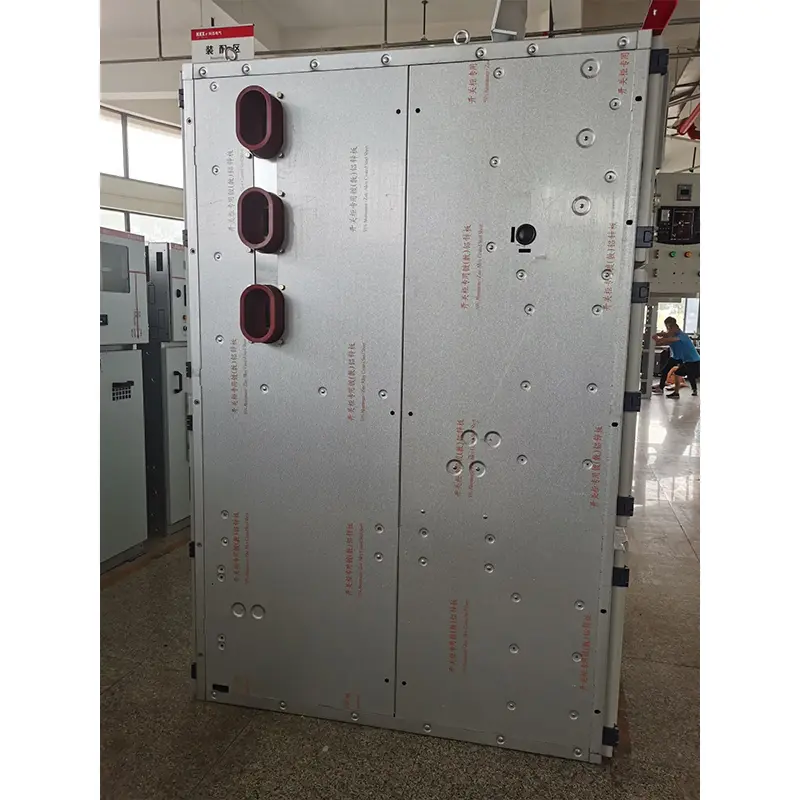

◆ Kabuk ve bölme

Kabinin kabuğu ve bölümü, CNC takım tezgahları tarafından büküldükten sonra cıvatalanan yüksek kaliteli ithal ithal alüminyum kaplı çinko çelik plakalardan yapılmıştır, böylece monte edilmiş yüksek voltajlı tam set, boyut olarak tekdüzeliği koruyabilir. Güçlü korozyon direncine ve oksidasyon direncine sahiptir ve aynı çelik plakadan daha yüksek mekanik mukavemete sahiptir. Yüksek voltajlı tam set, bölünme ile el sahibi odaya (devre kesici bölmesi), otobüs odası, kablo odası ve röle alet odası (düşük voltajlı oda) olarak bölünmüştür. Her birimin kabuğu bağımsız olarak topraklanmıştır.

◆ Boyutlar

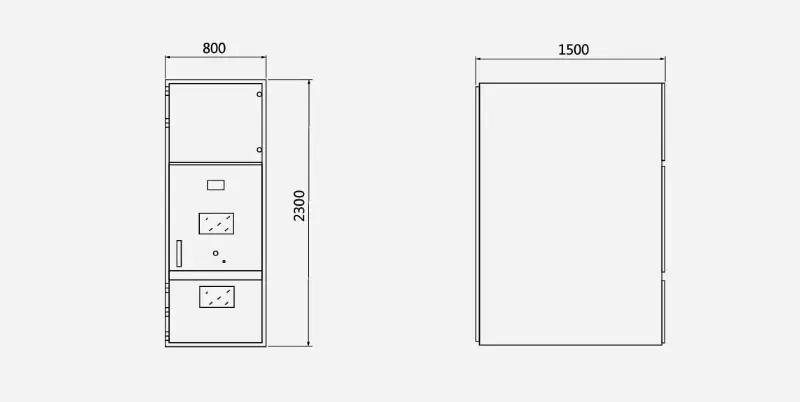

◆ Yüksek voltajlı tam setin boyutsal çizimini anahat

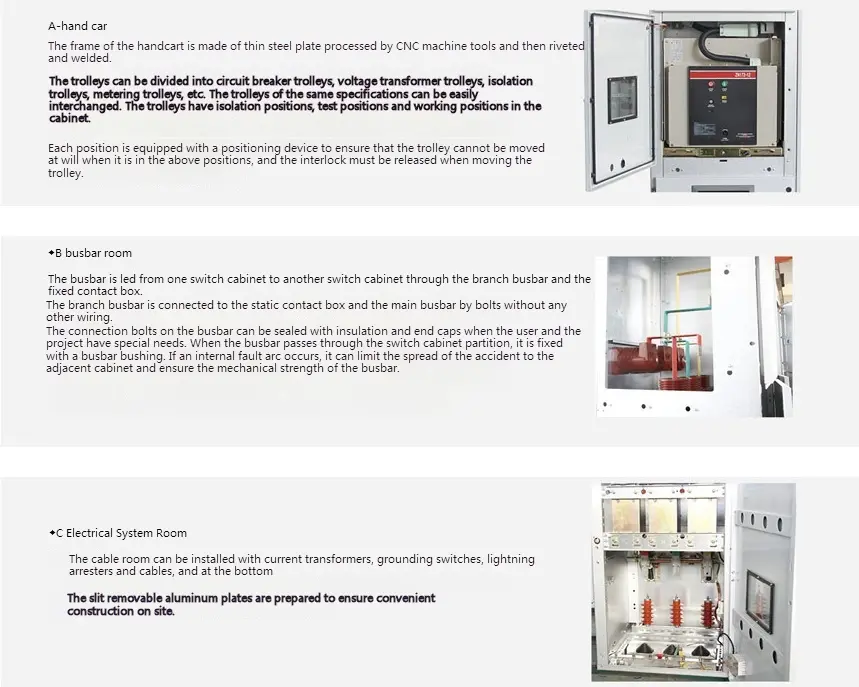

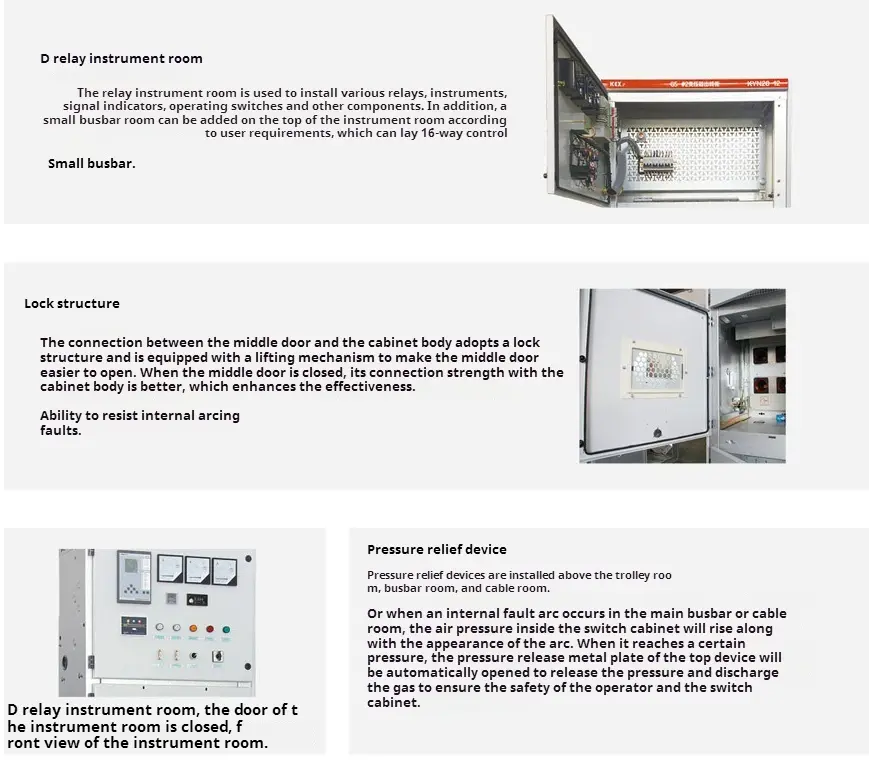

◆ Kyn28-12 tip yüksek voltajlı tam setin önemli bileşeni
