Kutu tipi sabit metal kapalı şalt
Kexun, Çin'de iyi bilinen bir güç iletimi ve dönüşüm ekipmanı üreticisidir ve XGN2-12 tipi kutu tipi sabit metal kapalı şalteri, 3-10kV tek veri yolunda elektrik enerjisi almak ve dağıtmak için tam bir yüksek voltajlı ekipman seti olarak kullanılır. Ürünün tüm endeksleri GB 3906 "3-35kV AC Metal Kapalı Anahtar", IEC298 Teknik Standart ve "Beş Önleme" gereksinimlerini karşılamaktadır.
Model: XGN2-12
Marka ： Kexr
Model: XGN2-12
Marka ： Kexr
● Koşulları kullanma
▶ XGN2-12 Tip Kutu Tipi Sabit Metal Kapalı Şalterin Ortam Sıcaklığı
-25 ~ 40 ℃ (kapalı)
▶ Yükseklik: 1000m'nin altında
▶ Günlük ortalama göreceli nem%95'ten fazla değildir ve aylık ortalama bağıl nem%90'dan fazla değildir
▶ Deprem 8 büyüklüğünü aşmayacak
▶ XGN2-12 Tip Kutu Tipi Sabit Metal Kapalı Şalteri, yangın, patlama, ciddi kirlilik, kimyasal korozyon ve şiddetli titreşim içermeyen bir yere kurulmalıdır.
● Teknik parametre
|
Sayı |
Öğe |
Birim |
Veri |
|
1 |
Nominal Voltaj |
KV |
3,6,10 |
|
2 |
Maksimum çalışma iş voltajı |
KV |
3.5,8.9,11.5 |
|
3 |
Değerlendirilmiş Akım |
A |
5 ~ 3000 |
|
4 |
Nominal mola akımı |
. |
16,20,31.5,40 |
|
5 |
Kısa devre kapanış akımı |
. |
40,50,80,100 |
|
6 |
Kısa devre dinamik istikrarlı akım |
. |
40,50,80,100 |
|
7 |
Nominal Isı Kararlı Akım |
. |
16,20,31.5,40 |
|
8 |
Nominal Isı Kararlı Süre |
S |
4 |
|
9 |
IP derecesi |
|
İp2x |
|
10 |
Otobüs sistemi |
|
Tek otobüs veya bypass ile |
|
11 |
Çalışma yöntemi |
|
Elektromanyetik veya yay enerjisi depolama tipi |
|
12 |
Boyutlar （genişlik*derinlik*yükseklik） |
mm |
1100*1200*2650 (1000A'nın altında) |
|
13 |
Ağırlık |
Kilogram |
1000 |
◆ Anti-hatalar cihazı
"Beş önleme" nin işlevi, devre kesicinin yanlışlıkla bölünmesini ve kapatılmasını önlemektir; İzole anahtarın yükümlülüğünü ve yanlış işlenmesini önlemek; Topraklama anahtarının şarj edildiğinde kapanmasını önleyin; Topraklama anahtarının kapatıldığında açılmasını önleyin; Yüklü aralığın yanlışlıkla girilmesini önleyin.
Bu XGN2-12 tipi kutu tipi sabit metal kapalı anahtarlama, zorunlu mekanik kilitleme modunu benimser ve kilitleme cihazı, güvenilir performans, tam yapı, basit yapı ve uygun çalışma "özelliklerine sahip olan destek, disk, panel, kilitleme plakası, sap, bağlantı çubuğu, vb.
▶ Kırmızı ve yeşil floplu kontrol anahtarı (KW anahtarı) devre kesici şemasında devre kesicinin yanlışlıkla bölünmesini ve kapatılmasını önlemek için kullanılır
▶ Sadece devre kesici gerçekten kırıldıktan sonra küçük sap "çalışma" konumundan çıkarılabilir ve "kırma ve kilitleme" konumuna dönebilir; İzole anahtarını açma ve kapatma; 7-yük bağlantısı kesme anahtarının açılmasını ve kapanmasını önleyin. Kilitleme ve anti-kilitlenmenin tersine çevrilebilirliği çift anti-kooperasyon fonksiyonlarına sahiptir, yani küçük sap "kırılma kilitleme" konumunda olduğunda, sadece üst ve alt kopuklayıcılar açılıp kapatılabilir, ancak devre kesici açılıp kapanamaz, böylece devre kesicinin yanlış operasyonundan kaçınamaz
▶ Devre kesici ve üst ve alt kopuklayıcılar kapalı durumda olduğunda ve küçük sap "çalışma" konumundayken, ön ve arka kabine kapılar açılamaz, böylece canlı aralığa yanlışlıkla girilmelerini önlemek için
▶ Üst ve alt kopuklayıcılar açılmadığında, topraklama anahtarı kapatılamaz ve küçük sap "kırma ve kilitleme" konumundan, topraklama telinin elektrikle asılmasını önleyebilen "bakım" konumuna dönüştürülemez.
▶ Topraklama anahtarı açılmamışsa, üst ve alt kopuklayıcılar kapatılamaz, bu da topraklama telinin üst ve alt kopuklayıcıların kapatılmasını önleyebilir.

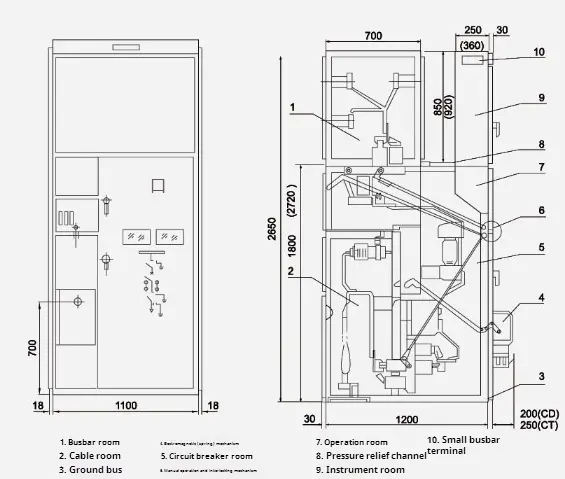

● XGN □ -12/07D Anahat Çizim

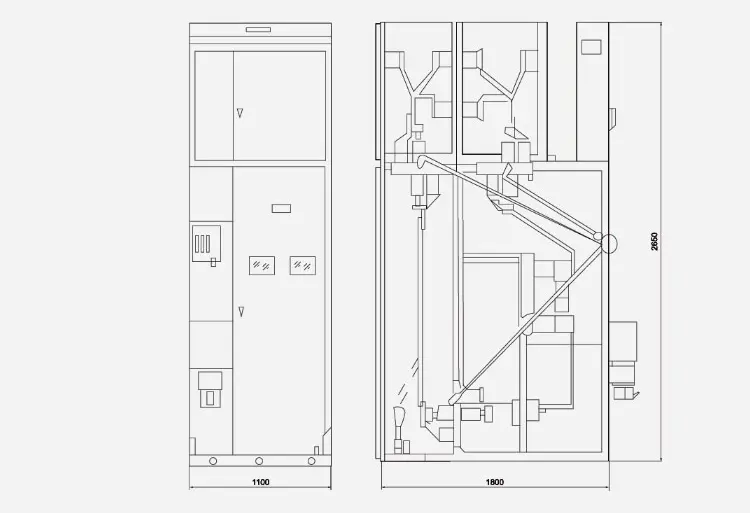

● XGN □ -12 (Bypass kablosu çıkışı) Anahat çizim

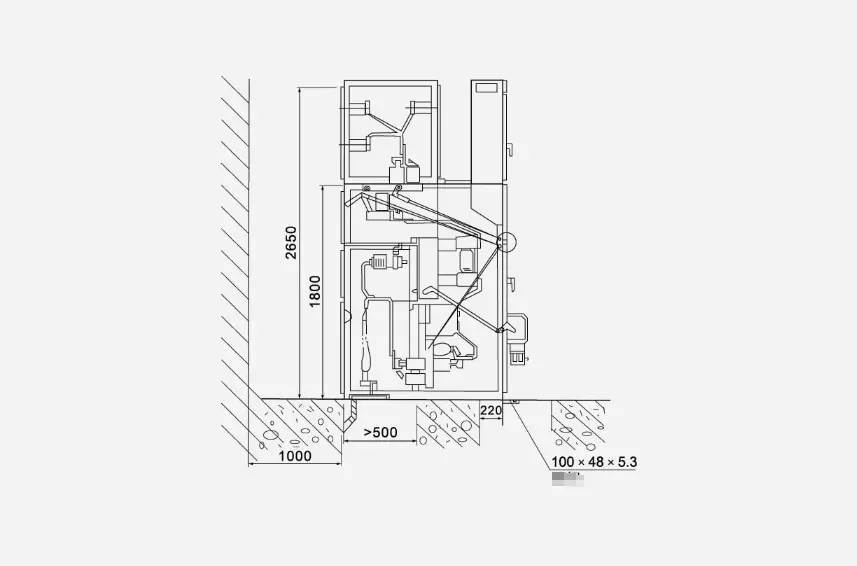

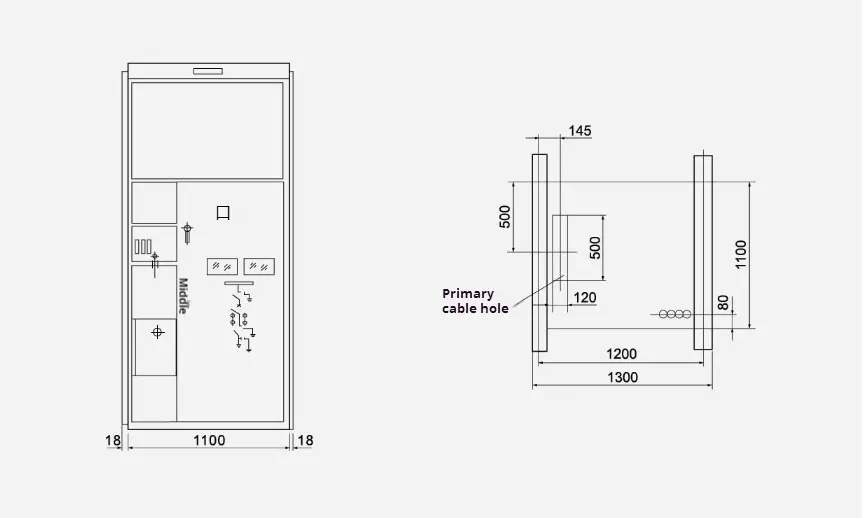

● Genel Boyut Kurulum Çizimi
