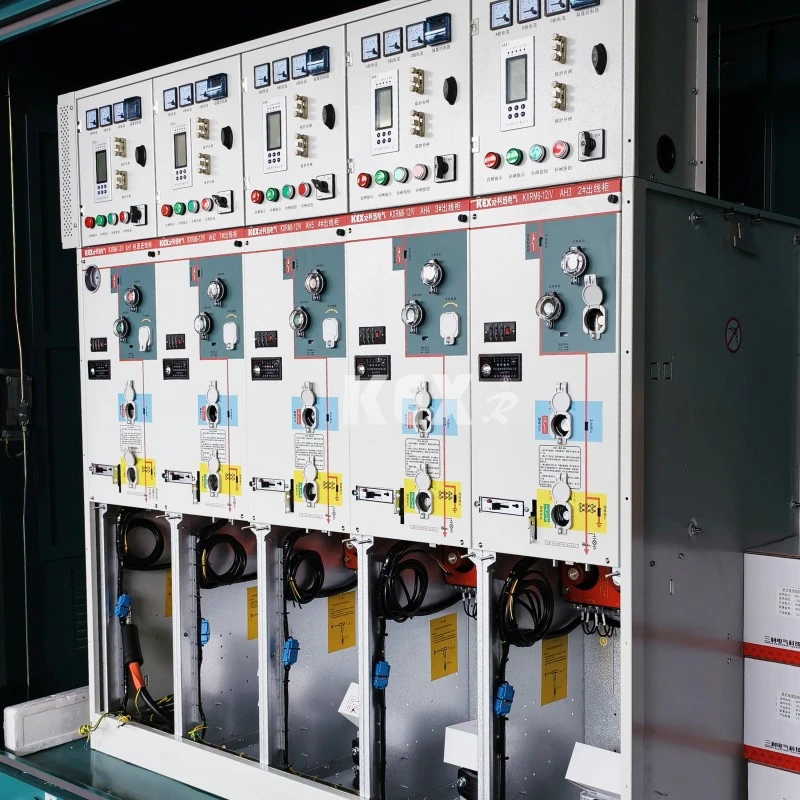

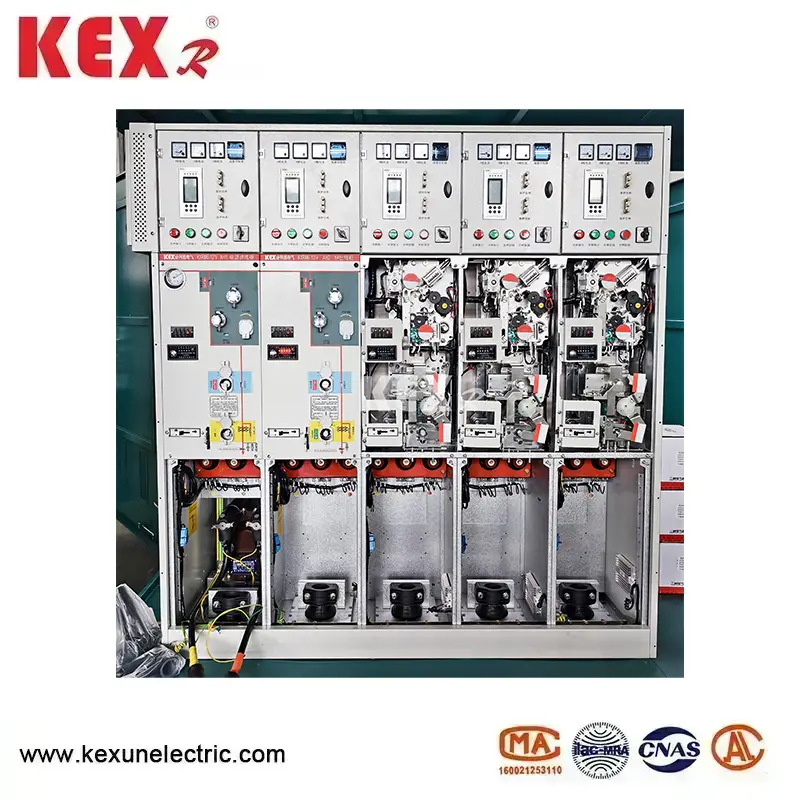

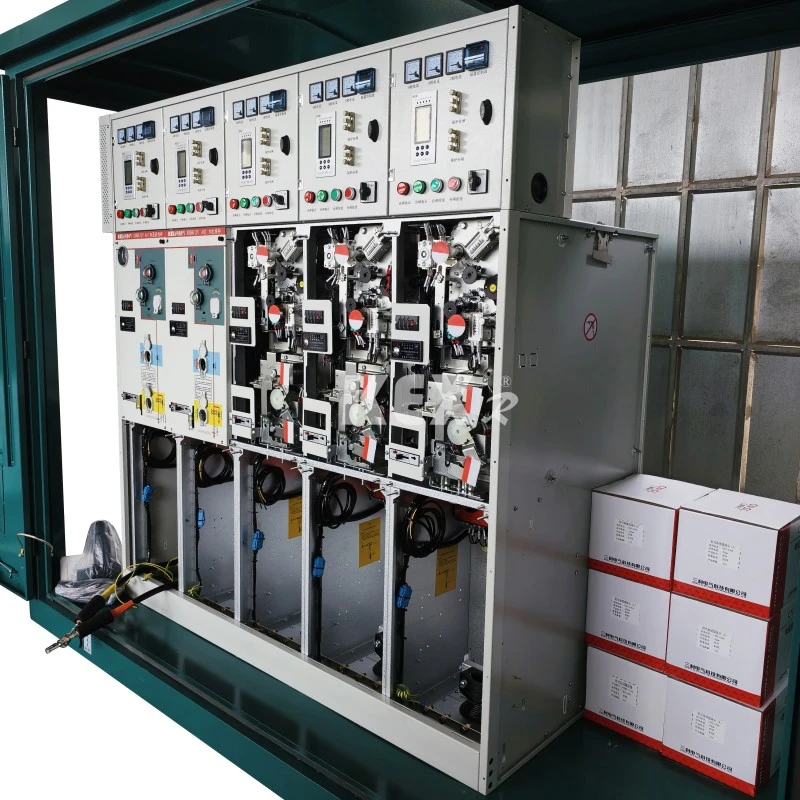

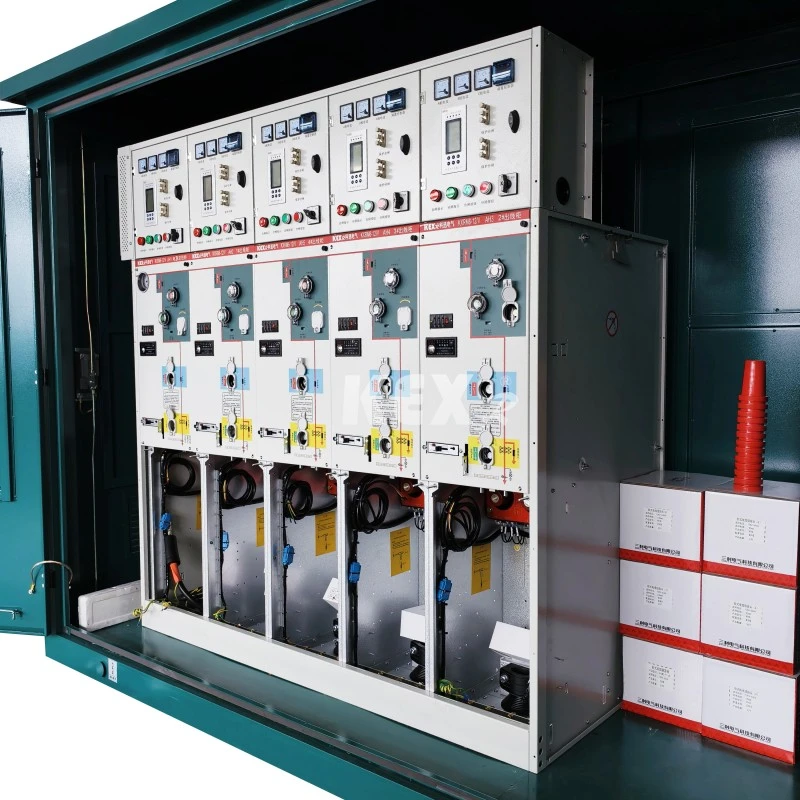

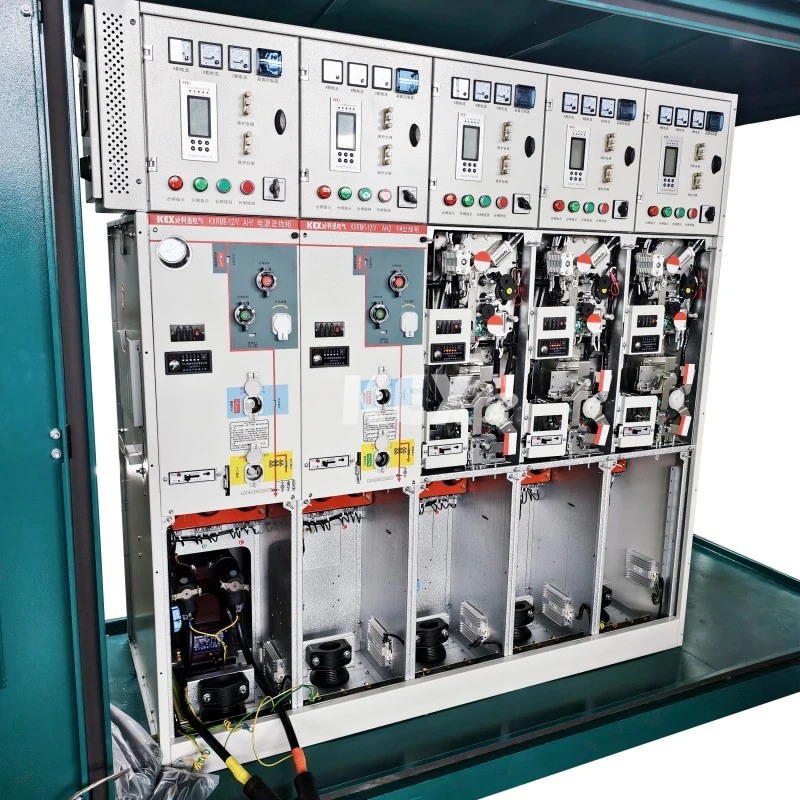

Kombine Tip GIS Kabinesi

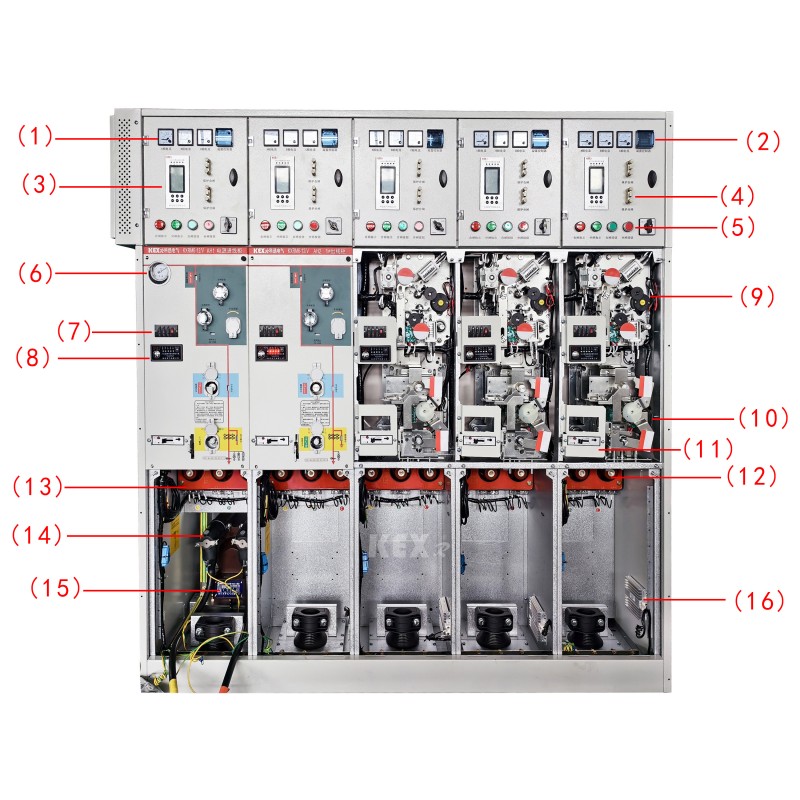

●Bileşenler

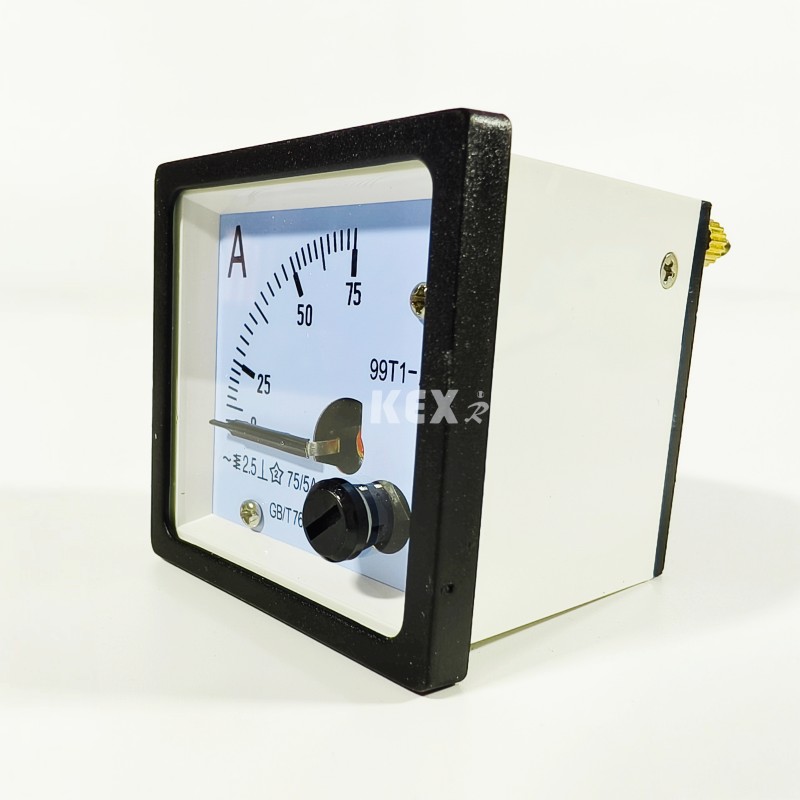

1.Ampermetre

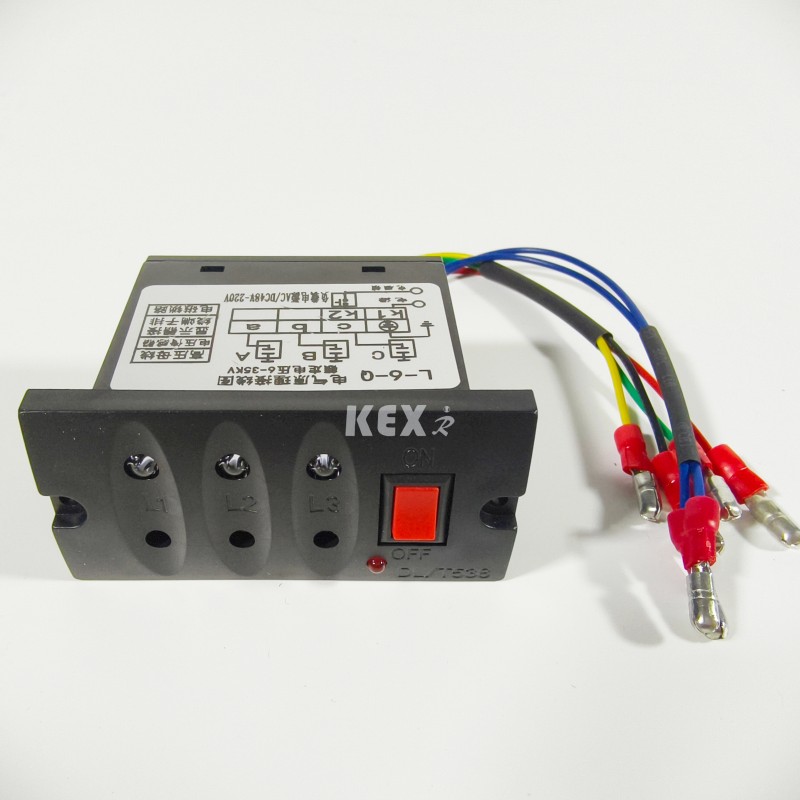

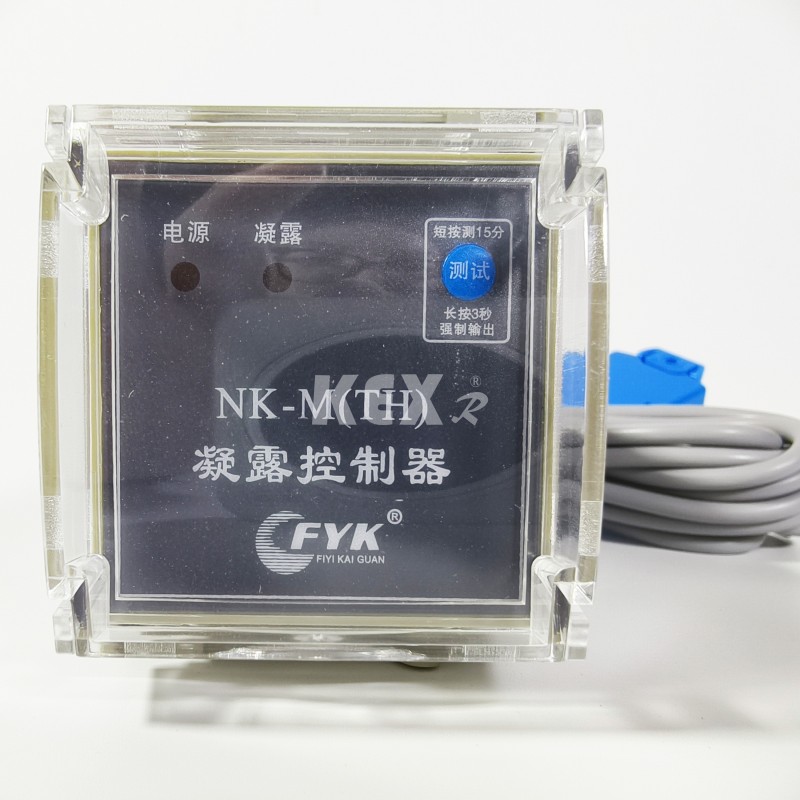

2.Yoğuşma kontrolörü

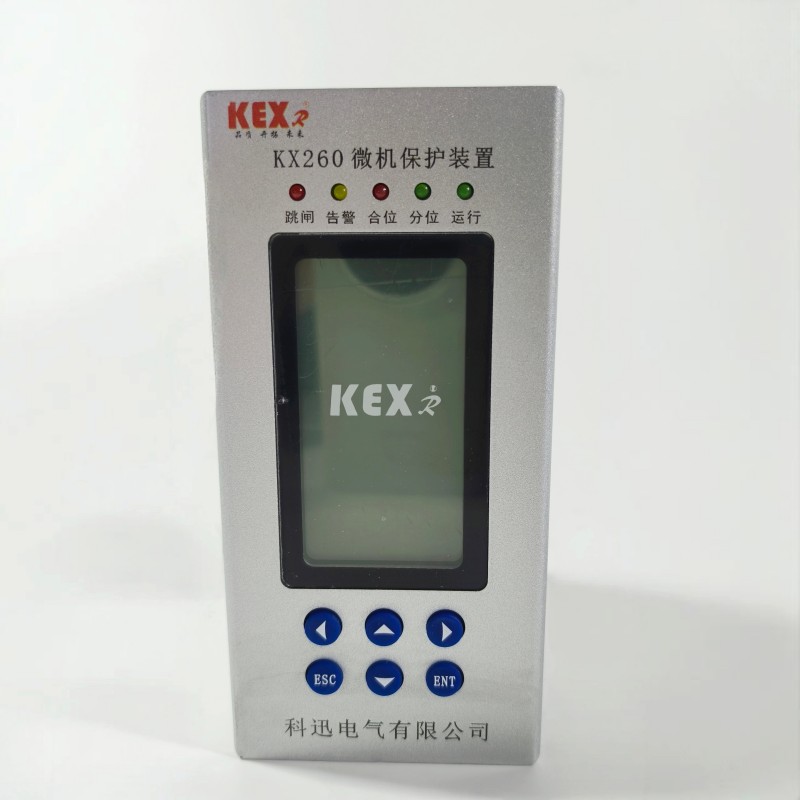

3.Mikrobilgisayar koruma cihazı

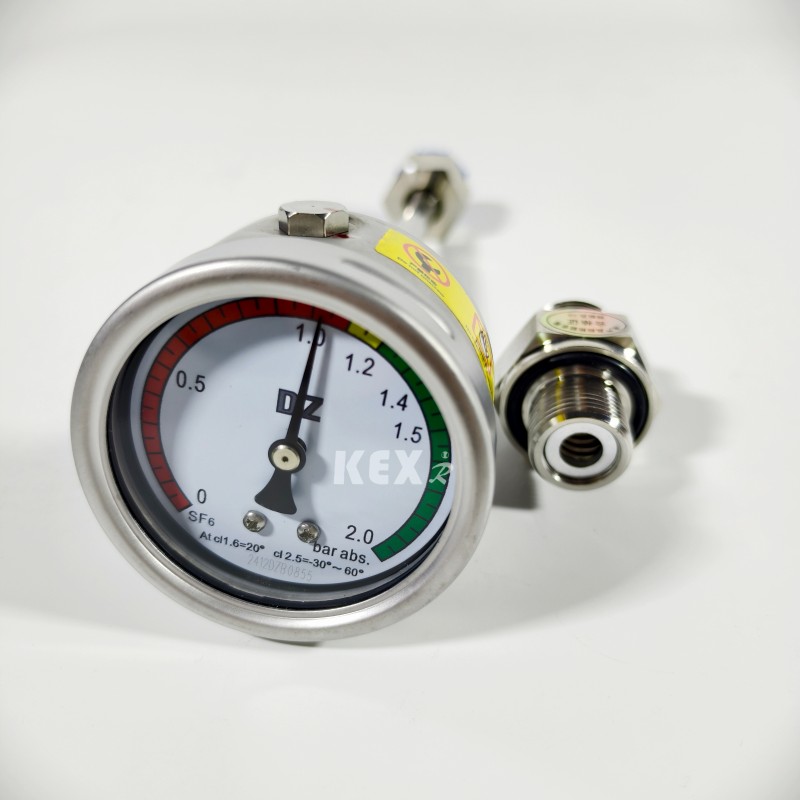

6.Barometre

7. Şarjlı ekran

 8.. Arıza göstergesi

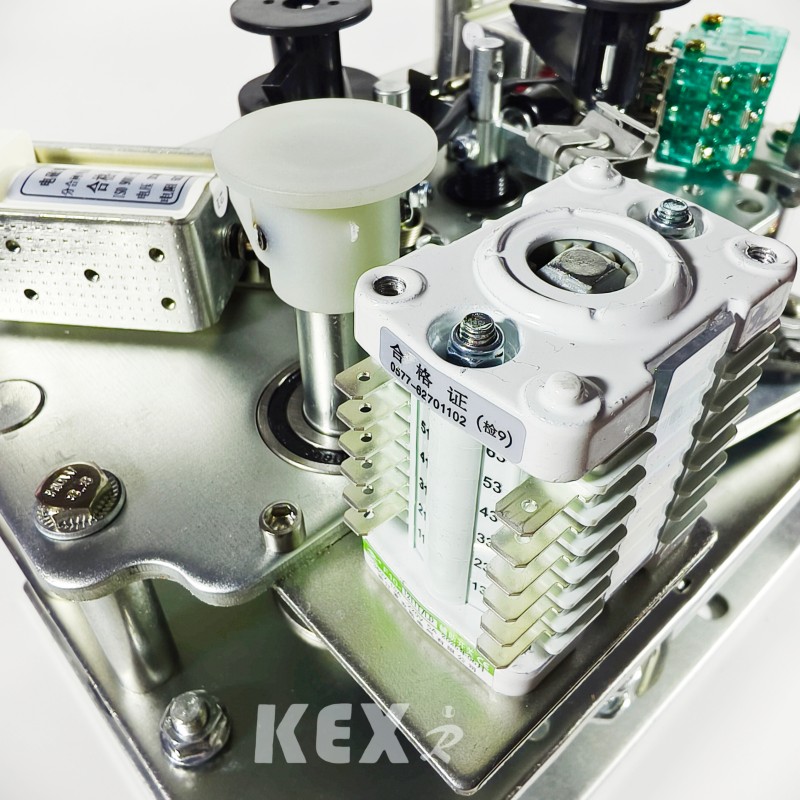

9. Elektrikli çalıştırma mekanizması

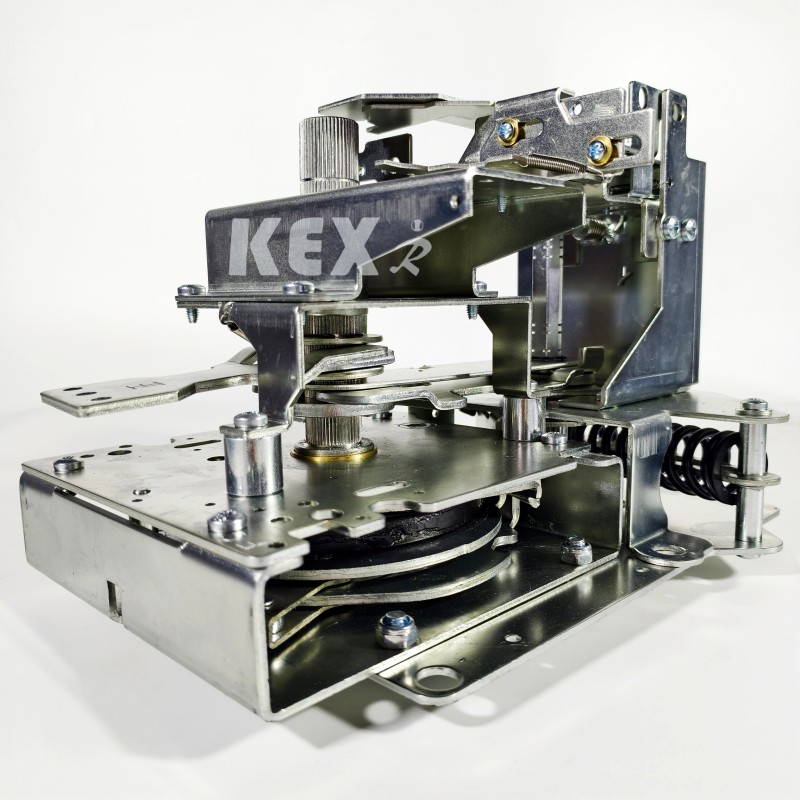

10. Manuel çalıştırma mekanizması

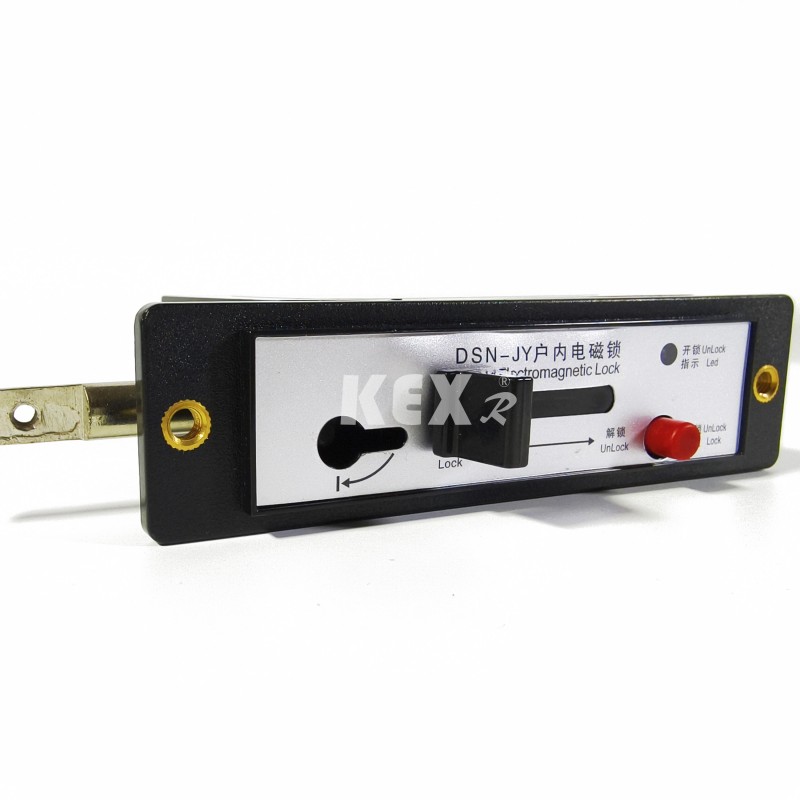

11. Elektromanyetik kilit

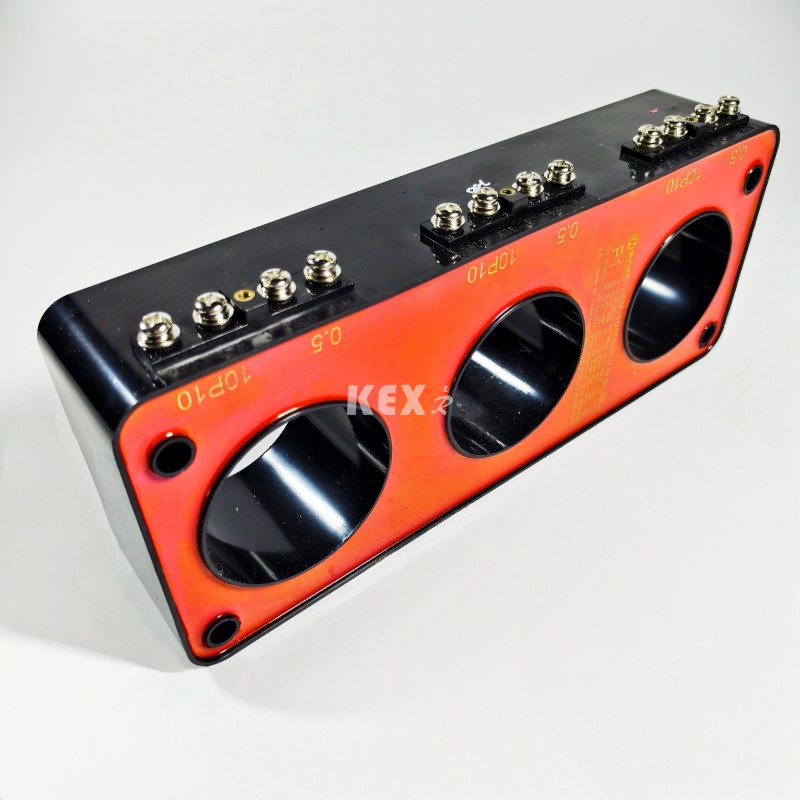

12~13 . Akım trafosu

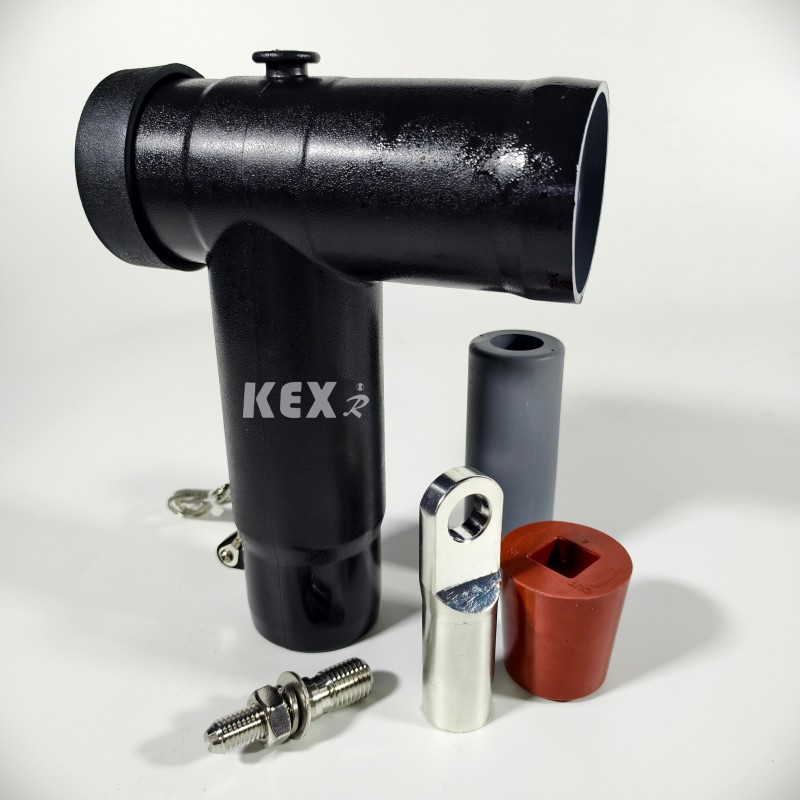

14.Kablo fişi

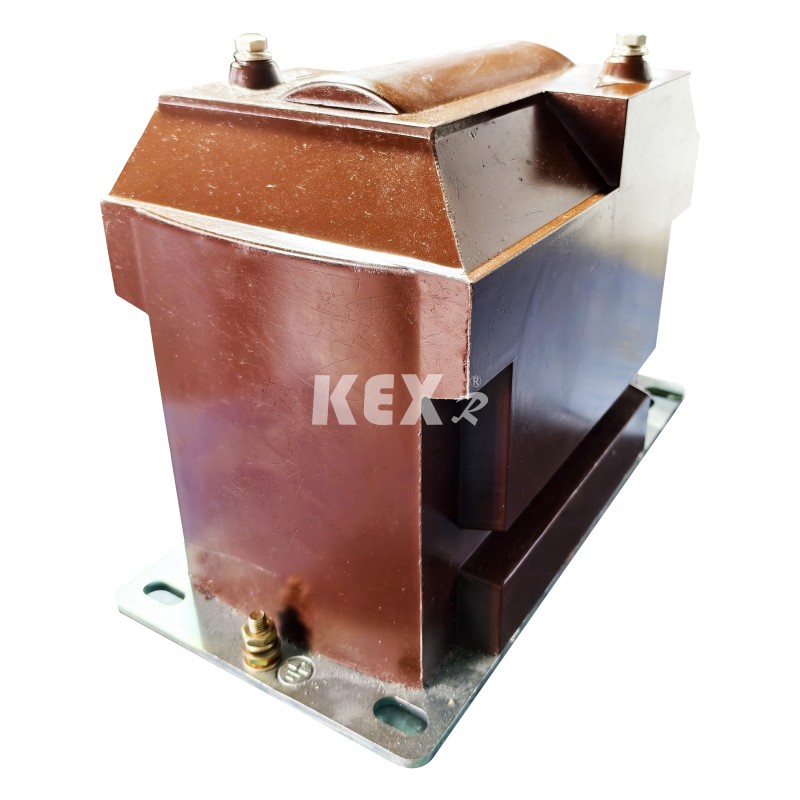

15.Gerilim trafosu

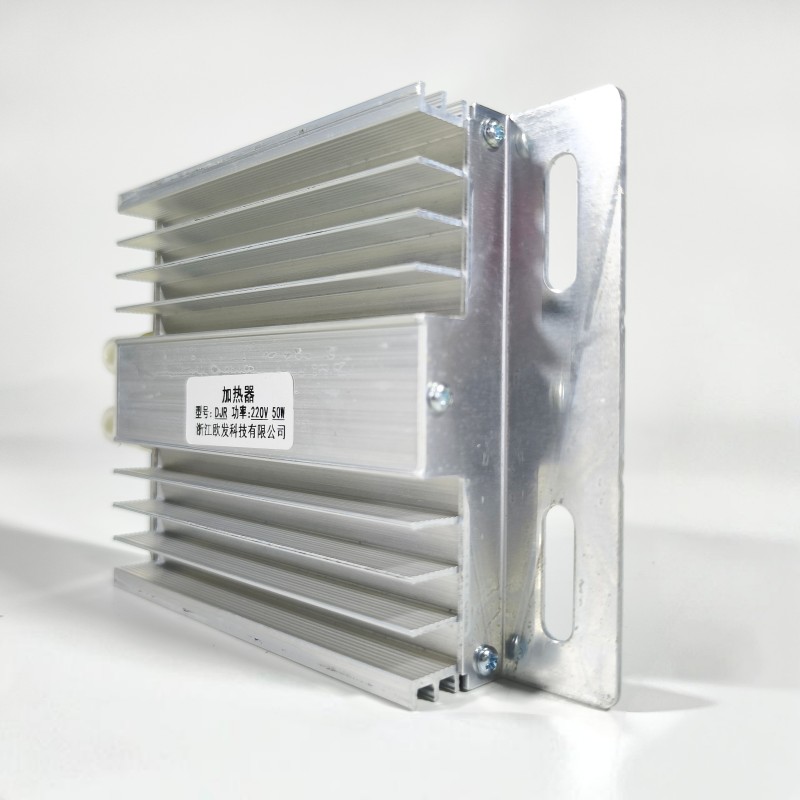

16. Alüminyum alaşımlı ısıtma plakası

● Koşulları kullanma

KXRM6-12 Kombine Tip GIS Kabini, yüksek ve düşük sıcaklık (+40°C~-40°C), nem, toz, tuz kirliliği, madenler, yüksek rakım (1000 m) ve diğer ortamlar için uygundur. 24 saat içerisinde kısa süreli suya batırılması kullanımı etkilemez. Not: Rakım daha yüksekse lütfen spesifik rakımı belirtin.

● Standartlar

KXRM6-12 Kombine Tip GIS Kabini aşağıdaki standartları karşılar

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694  vb...

GB3804、GB3906、GB11022  vb...

● Ana avantajlar

◆ KXRM 6-12 Kombine Tip GIS Kabinindeki SF6 gazı ark söndürme ve izolasyon ortamı olarak kullanılır.

◆ Şalter kabini tamamen yalıtılmış ve yalıtılmıştır; Baralar, anahtarlar ve gerilim taşıyan parçalar tamamen paslanmaz çelik muhafaza içine yerleştirilmiştir.

◆ Boşluk 1,4bar SF6 gazıyla doldurulur ve koruma seviyesi IP67'ye ulaşır: anahtar cihazının tamamı dış çevre koşullarından tamamen etkilenmez, bu da kısa süreli suya daldırma gibi aşırı durumlarda bile anahtarın normal çalışmasını sağlayabilir ve ürün bakım gerektirmez.

◆ Şalter kabini, insanların hatalı kullanımından kaynaklanabilecek personel ve ekipmanın çalışma arızasını tamamen ortadan kaldıran mükemmel bir "beşli önleme" kilitleme cihazına sahiptir.

 ◆ Tüm şalter kabinleri, aşırı durumlarda bile operatörlerin kişisel güvenliğini sağlayabilecek güvenilir, emniyetli basınç tahliye kanallarına sahiptir.

 ◆ Kabin, sabit ünite kombinasyonuna ve genişletilebilir ünite kombinasyonuna bölünmüştür.

◆ Kabin genellikle ön taraftan girip çıkar ve farklı kurulum konumlarına göre yandan da uzatılabilir veya uzatılabilir.

◆ Kabinin boyutu kurulumu kolaydır ve dar alanlı ve kötü çevre koşullarına sahip yerler için uygun olabilir.

◆ Kabin, kullanıcıların farklı ihtiyaçlarına göre elektrikli, uzaktan kumandalı ve izleme cihazlarıyla donatılabilir.

● Temel olarak Teknik parametreler tablosu

NOT¹:Sigortanın nominal akımına bağlıdır

NOT²: Yüksek gerilim sigortasına bağlıdır

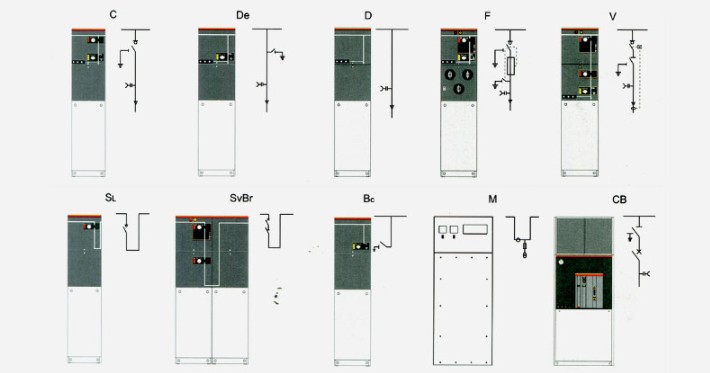

● Kombine Tip GIS Kabininin her modülü aşağıdaki yapılandırmaya sahiptir

▶D kabin konfigürasyonu Standart konfigürasyon ve özellikler için "Topraklama Bıçağı Olmayan Kablo Bağlantı Modülü"ne bakın.

▶C kabininin konfigürasyonu Standart konfigürasyon ve özellikler için "Yük Anahtarı Modülü"ne bakın.

▶F kabin konfigürasyonu Standart konfigürasyon ve özellikler için "Vakum Anahtarı Modülü"ne bakın.

 KX-RM6 Kombine Tip GIS Kabini standart kombinasyonu aşağıdaki yapılandırmaları da sağlayabilir

▶Gelen bushingin kapasitif voltaj göstergesi

▶Her hava odası, SF6 yoğunluğunu izlemek için bir basınç göstergesiyle donatılmıştır.

▶Kaldırma pabucu

▶Çalıştırma kolu

Örnek:

□ Yük anahtarı Modül C

○ Standart yapılandırma ve özellikler

▶630a bara

▶Üç istasyonlu yük/topraklama anahtarı

▶İki bağımsız yük şalterli ve topraklama şalterli çalıştırma millerine sahip üç istasyonlu tek yaylı çalıştırma mekanizması.

▶Yük anahtarı ve topraklama anahtarının konum göstergesi

▶Önden yatay çıkışlı burç, 630A 400 serisi cıvata burcu.

▶Burcun elektrifikasyonunu gösteren kapasitif voltaj göstergesi

▶Tüm anahtar fonksiyonları için panele bir asma kilit cihazı takılması uygundur.

▶SF6 gaz basınç göstergesi (her SF6 gaz kutusunda yalnızca bir adet)

▶Topraklama barası

▶Topraklama anahtarı ile kablo odasının ön paneli arasında kilitleme

○ İsteğe bağlı yapılandırmalar ve özellikler

▶Ayrılmış veri yolu uzantısı

▶Harici veri yolu

▶Yük şalteri elektrikli çalıştırma mekanizması DC24V/48V/110V/220V; AC 110V/220V;

▶Kısa devre ve toprak arıza göstergesi Ölçme halkası akım trafosu ve ampermetre

▶Ölçüm halkası akım trafosu ve watt-saat ölçer

▶Kablo giriş manşonuna paratoner veya çift kablo başlığı takılabilir.

▶Anahtar kilidi Gelen hat canlı topraklama kilitleme (burç gerilim altındayken topraklama anahtarını kilitleme) AC/DC 110 V/220 V. yardımcı kontak

▶Yük şalteri konumu 2NA+2NK, topraklama anahtarı konumu 2NA+2NK, sinyalli manometre 1NA ve sinyal kontaklı ark söndürücü 1NA.

▶İkincil cihaz şuraya kurulabilir:

▶Şalter dolabının üst kısmında sekonder hat odası, şalter dolabının üst kısmında alçak gerilim kutusu.

□ Yük anahtarı ve sigorta kombine Modül F

○ Standart yapılandırma ve özellikler

▶630a bara

▶Üç istasyonlu yük şalteri, sigortanın ilk ucu, sigortanın ucundaki topraklama şalterine mekanik olarak bağlanır.

▶İki bağımsız yük şalterli ve topraklama şalterli çalıştırma millerine sahip üç istasyonlu yaylı çalıştırma mekanizması.

▶Yük anahtarı ve topraklama anahtarının konum göstergesi

▶Sigorta tamburu

▶Sigorta yatay olarak yerleştirilmiştir.

▶Sigorta açma göstergesi Önde yatay çıkış burcu, 200 serisi 200A geçmeli burç.

▶Burcun elektrifikasyonunu gösteren kapasitif voltaj göstergesi

▶Tüm anahtar fonksiyonları için panele bir asma kilit cihazı takılması uygundur.

▶SF6 gaz basınç göstergesi (her SF6 gaz kutusunda yalnızca bir adet)

▶Topraklama barası

▶Trafo koruması için sigorta parametreleri 12KV, maks. 125A, 24KV ve maks. 63A'dır.

▶Topraklama anahtarı ile kablo odasının ön paneli arasında kilitleme.

○ İsteğe bağlı yapılandırmalar ve özellikler

▶Ayrılmış bara uzatması

▶Yük anahtarının çalıştırılması için harici veri yolu motoru 24V/48V DC 110V/220V DC/AC.

▶Paralel açma bobini 24V/48V DC 110V/220V DC/AC.

▶Paralel kapama bobini 24V/48V DC 110V/220V DC/AC.

▶Ölçüm halkası akım trafosu ve ampermetre Ölçme halkası akım trafosu ve watt-saat ölçer

▶Gelen hat canlı topraklama kilitleme (burç gerilim altındayken topraklama anahtarını kilitleme) AC/DC 110 V/220 V. yardımcı kontak

▶Yük kapatma konumu 2NA+2NK, topraklama anahtarı konumu 2NA+2NK, sigorta atması 1NA, sinyalli manometre 1NA ve sinyal kontaklı ark söndürücü 1NA.

▶İkincil cihaz, şalter dolabının üst kısmındaki sekonder hat odasına ve şalter dolabının üst kısmındaki alçak gerilim kutusuna monte edilebilir.

□ Sayaç Modülü M

○ Standart yapılandırma ve özellikler

▶12KV ölçüm kabini

▶2 akım trafosu

▶2 gerilim transformatörü

▶GSFR6-12'nin esnek genişletilmiş harici veri yolunu üst giriş ve alt çıkışa bağlamak için 6 adet 400 serisi burçlar kullanılır.

▶PT'yi korumak için alev kesici

▶Alçak basınç bileşeni 1 voltmetre, değiştirme anahtarlı, 1 ampermetre, değiştirme anahtarlı, genişlik x yükseklik x derinlik =696×1806×820mm.

○ İsteğe bağlı yapılandırmalar ve özellikler

▶3 akım trafosu

▶3 gerilim transformatörlü paratoner

▶Şalterin şarj edildiğini gösteren kapasitif voltaj göstergesi

▶Alçak basınç bileşeni  : 1 güç ölçer, 1 reaktif güç ölçer.

□ VCB Modülü CB

○Standart ve İsteğe Bağlı yapılandırma ve özellikler

▶1250a/630a busbarın giriş kablosuna paratoner takılıdır.

▶1250a/630a hat koruması için vakumlu devre kesici

▶Akım trafosu

▶Vakumlu devre kesici VD4X0 elektrikle çalıştırılan 10VDC

▶Gerilim trafosu

▶Vakum devre kesicinin üstteki üç istasyonlu izolasyon/topraklama anahtarı olan UXO'nun elektrikli çalışması. ▶Koruma ve kontrol ünitesi REF542plus (koruyucu CT'li)

▶Şönt açma bobini 110V/220V DC

▶Kapama bobini 110V/220VDC

▶Önde yatay olarak düzenlenmiş 1250A/630A çıkış burcunun 400 serisi cıvata burcu.

▶Burcun Canlı Olduğunu Göstermek için Kapasitif Gerilim Göstergesi 1250A/630A'nın Ayrılmış Veri Yolu Uzantısı

▶SF6 gaz basınç göstergesi (her SF6 gaz kutusunda yalnızca bir adet) Genişlik x yükseklik x derinlik = 696× 1806× 781 mm. ▶Açma-kapama sırası: O-0.3s-CO-180s-CO.

▶Gaz basınç sensörü

□ İsteğe bağlı aksesuarlar

1. Yardımcı kontak Tüm yük anahtarları ve devre kesiciler, anahtar konumunu gösteren 2NA+2NC ile donatılabilir. Transformatör anahtarına ve devre kesiciye paralel bir açma bobini (AC veya DC) takılabilir ve düşük voltaj kontrol bileşeni ön panelin arkasında bulunur.

2. Voltaj göstergesi Kapasitif voltaj göstergesi bushing'in şarjlı olup olmadığını gösterir ve üzerindeki soket nükleer faz için kullanılabilir.

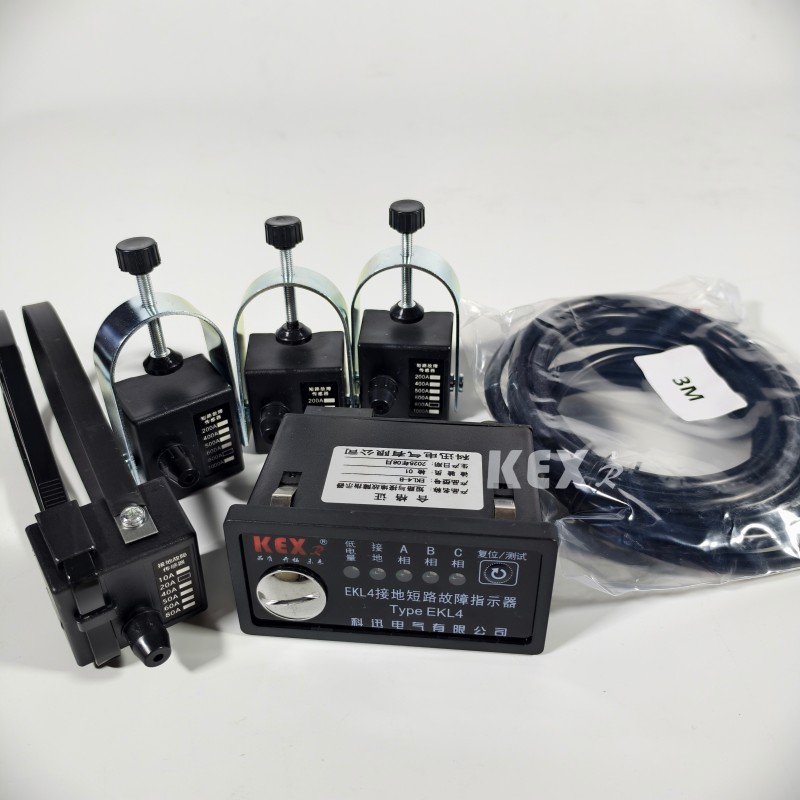

3. Kısa devre ve topraklama arızası göstergesi Arıza tespitini kolaylaştırmak amacıyla, kablo anahtar modülü, basit arıza tespiti için kısa devre ve topraklama arızası göstergeleri ile donatılabilir.

4. Elektrikli çalışma Kablo anahtar ünitesi ve transformatör ünitesinin manuel çalıştırma mekanizması için standart bir şemadır. Ayrıca elektrikli bir çalıştırma mekanizması kurmayı da seçebilirsiniz. Kablo anahtarları, vakum kesiciler ve topraklama anahtarları ön panelin arkasında bulunan mekanizmalar tarafından çalıştırılır. Tüm anahtarlar ve devre kesiciler, çalıştırma koluyla çalıştırılabilir (standart konfigürasyon) veya motorlu çalıştırma mekanizmasıyla (aksesuarlar) donatılabilir. Ancak topraklama anahtarı yalnızca manuel olarak çalıştırılabilmekte olup, arıza akımını kapatabilecek bir mekanizma yapılandırılmıştır. Elektrikli çalıştırma mekanizması kademeli olarak kolaylıkla gerçekleştirilebilmektedir.

5. Kablo bağlantısı DIN47636'ya uygun standart burçlar takılıdır. Tüm geçit izolatörleri yerden aynı yüksekliğe sahiptir ve kablo odası kapak plakası ile korunmaktadır. Bazı kapak plakaları topraklama anahtarına kilitlenebildiği gibi, çift kablo gelen hatlar için özel çift kablo odası kapak plakaları da kullanılabilmektedir.

6. Basınç göstergesi Genellikle bir basınç göstergesinden oluşan bir basınç göstergesiyle donatılmıştır. Ayrıca basınç düşüşünü belirtmek için elektrik kontakları da sağlanabilir.

7. Tuş kilidi Devre kesiciler, yük anahtarları ve topraklama anahtarları için tuş kilitleri takılabilir. Devre kesiciler, yük anahtarları ve topraklama anahtarları için uygun olan kilitli yarı koruma ile donatılabilir.

8. Ark kesici Tüm halka ağ üniteleri ark tutucularla donatılabilir. İçeride ark oluştuğunda, D, DE ve V modülleri de dahil olmak üzere ark tutucular gelen burçta otomatik olarak kapanacaktır ve tüm kablo modülleri bir ark tutucuyla donatılabilir. Üniteyle birlikte sipariş vermeleri gerekir ve değiştiremezler. Bu yöntemle ark söndürücünün etkisi gösterilebilir ve SF6 kabinindeki elektrik kontakları ön panelin arkasındaki terminale bağlanır.

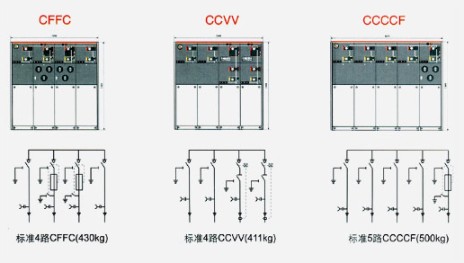

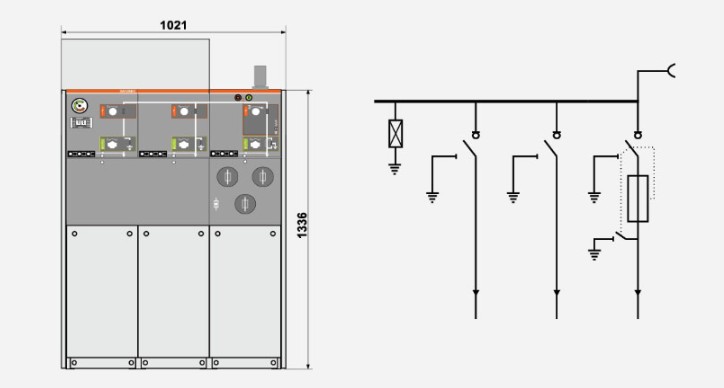

● Şema örneği

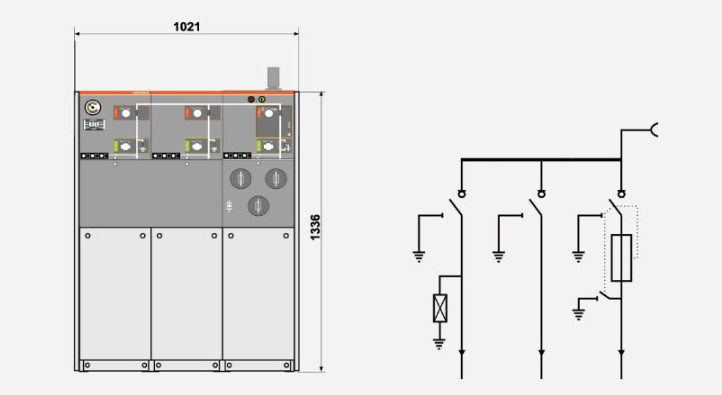

◆ Şema 1 SA+CCF+

 Veriyoluna paratoner takın ve genişletilmesi için bırakın.

 Not: Anahtar ünitesi sayısı 3'ten az olmayacaktır.

◆ Şema 2 CCF+

Gelen hatta paratoner takın ve genişlemeyi yedekleyin.

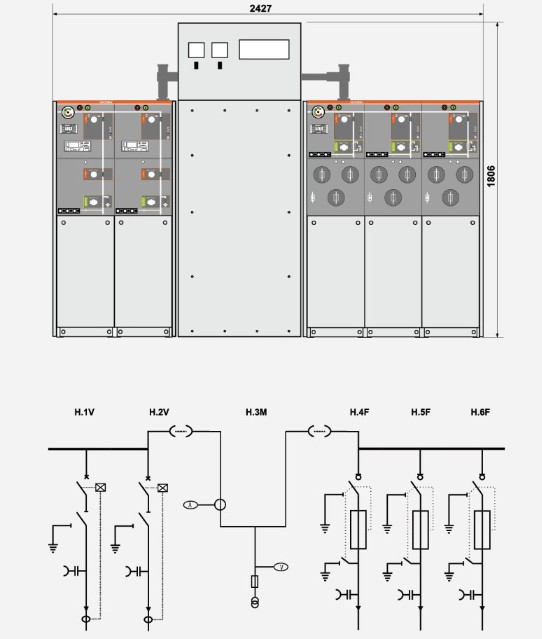

◆ Şema 3  A+E+FFF

HV tarafı hesaplaması

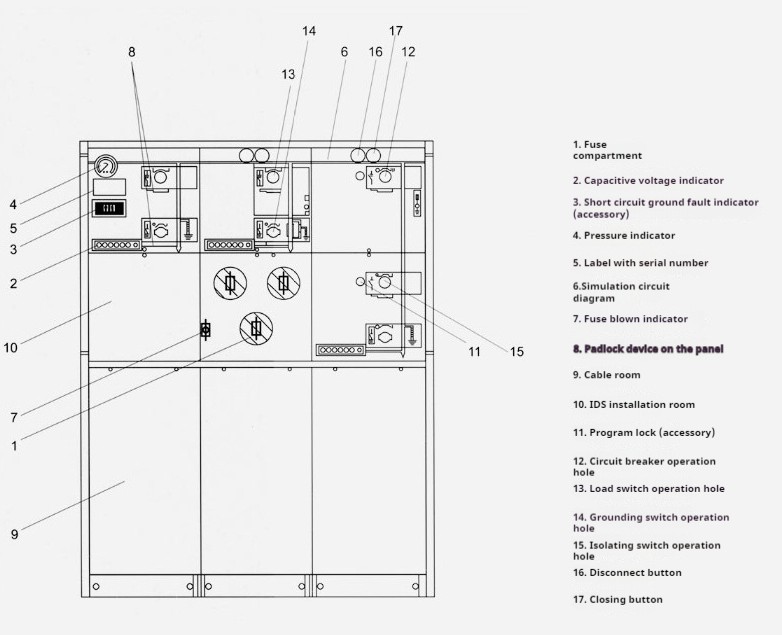

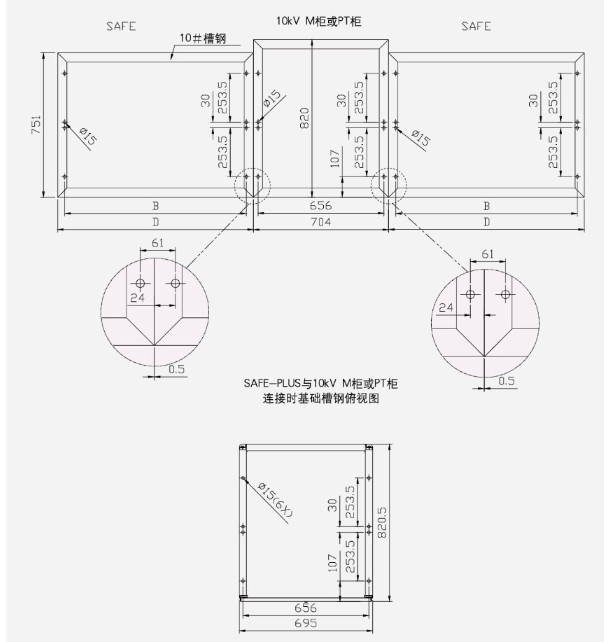

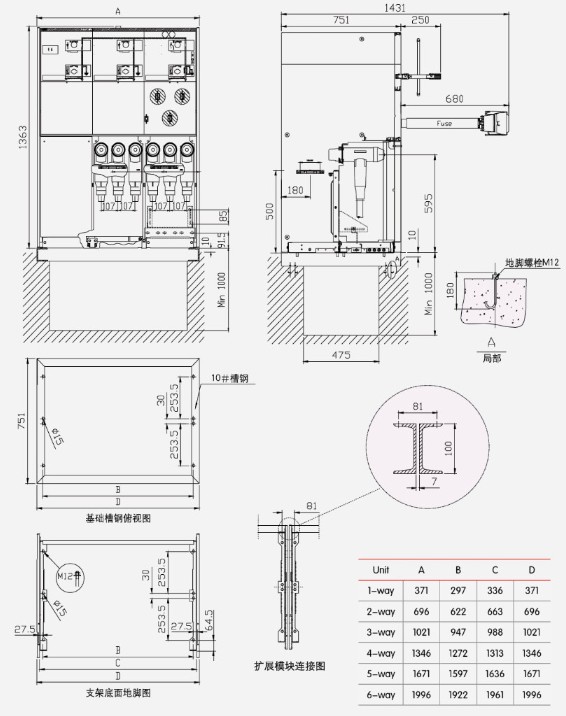

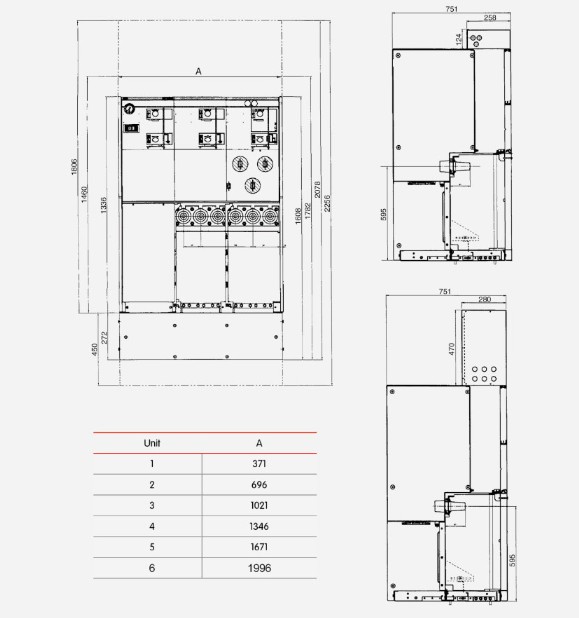

● KXRM6-12 Kombine Tip GIS Kabininin yapısı ve boyut tabloları
