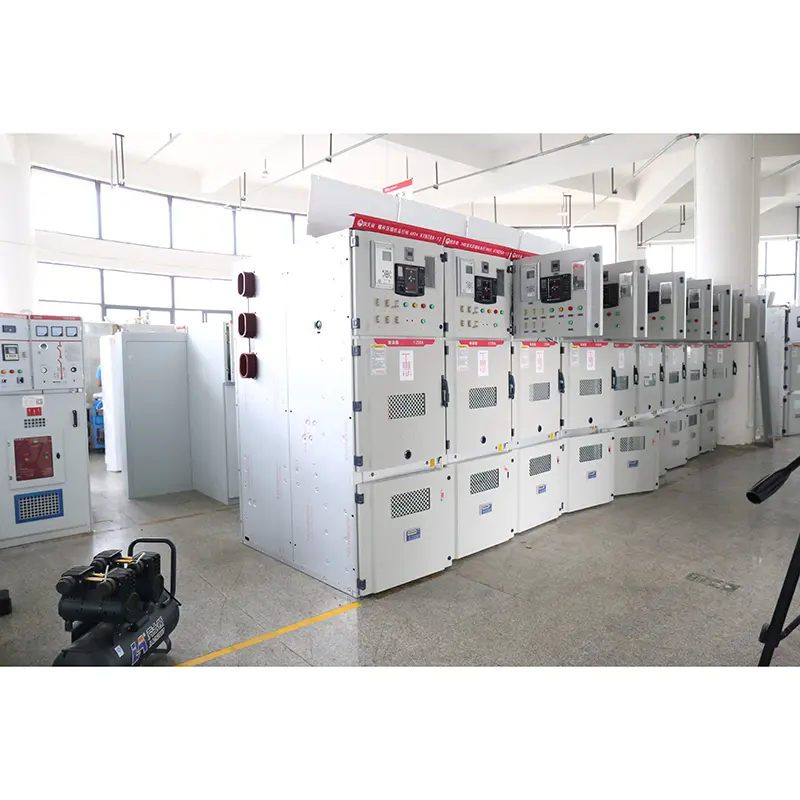

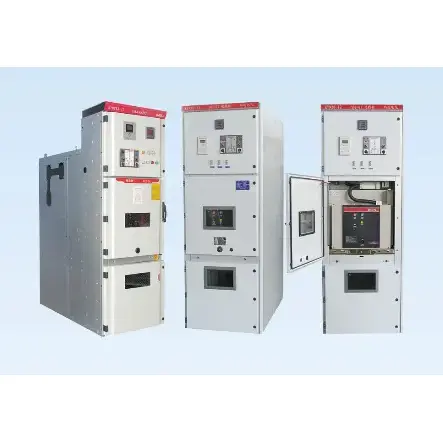

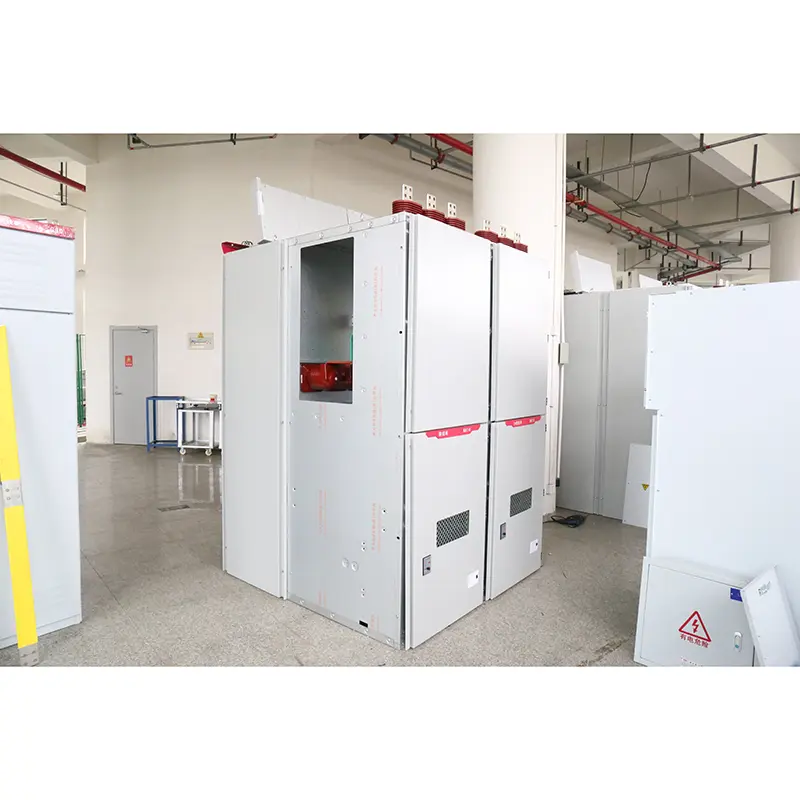

HV şalteri

● Koşulları kullanma

▶ Hava sıcaklığı: -10 ~ 40 ℃;

▶ Yükseklik: 1000m'nin altında

▶ Nem: Bağıl Nem: Günlük ortalama%95'ten az ve aylık ortalama%90'dan fazla değil

▶ Su buharı basıncı: Günlük ortalama değer 2.2kpa'dan fazla değildir ve aylık ortalama değer 1.8kpa'dan fazla değildir ；; Sıcaklık aniden düştüğünde, kirlilik eşliğinde yoğunlaşma meydana gelebilir. Bu ürün, normal koşullardan daha şiddetli olan aşağıdaki iki çevresel koşul için uygundur:

(1) yoğuşma sık değildir (ortalama ayda en fazla ikiden fazla) ve biraz kirlenir;

(2). Genel olarak, ciddi kirli olan yoğuşma yoktur (ortalama yılda en fazla yılda en fazla)

▶ HV Switchear, ateş ve patlama tehlikesi olmayan sert yerler için uygundur ve metalleri aşındırmak ve yalıtımları yok etmek için ciddi kirlilik yeterlidir.

▶ KYN28-12 tipi HV şalteri, şiddetli titreşimin olmadığı yerler için uygundur, çarpmalar ve dikey eğim 80'i aşmaz.

Not:

(1) HV şalteri, -30 ℃ 'da depolama ve taşıma sağlar

(2) Yükseklik 1000m'yi aştığında, B/2102 "Yükseklik alanları kullanılarak yüksek voltajlı elektrik aparatı için teknik gereksinimler"; Yükseklik 2000m'yi aşmadığında, düşük voltaj yardımcı ekipmanı için herhangi bir önlem alınmayacaktır;

(3) Gerçek kullanım koşulları yukarıdakilerden farklı olduğunda, hem kullanıcı hem de üretici tarafından müzakere edilecektir.

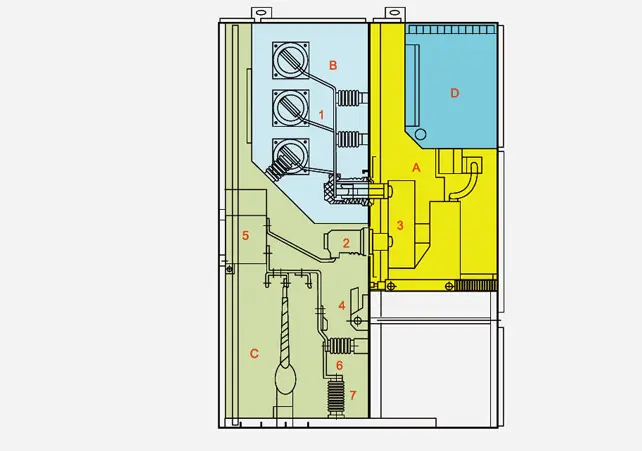

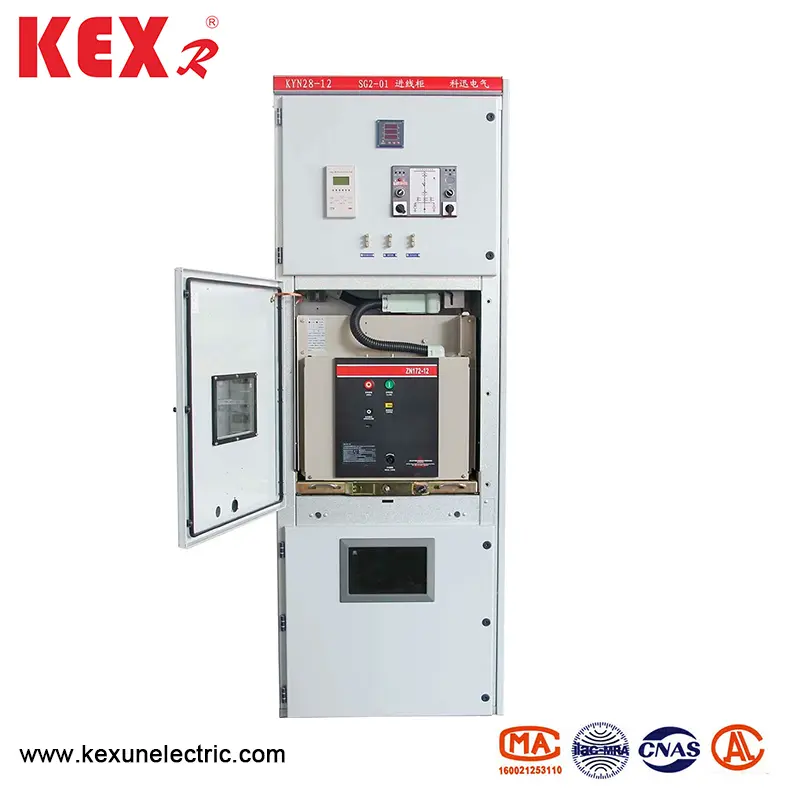

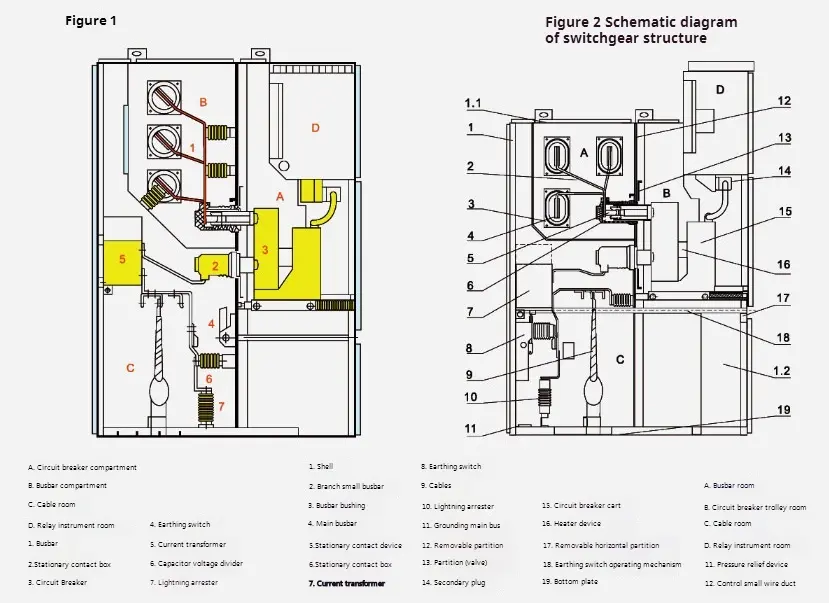

◆ HV şalteri iki bölümden oluşur: sabit bir dolap gövdesi ve çizilebilir bir parça (kısaca elart) (HV şalt yapısının şematik diyagramı için şekle bakınız). Switchgeart'ın dolap gövdesinin kabuğu ve her bir fonksiyonel ünitenin fıçı panoları alüminyum-çinko kaplı çelik plakalarla cıvatalanır. Şalt kabuğunun koruma seviyesi IP4X'e ulaşır ve her bölme bölme kartının ve devre kesici kapısının koruma seviyesi açıldığında P2X'dir. KYN28-12 tipi HV şalteri, VS1, Zn 12V vakum devre kesici el arabası ve VD4 vakum devre kesici el arabası ve ABB Company tarafından üretilen VC vakum kontaktörü ile donatılabilir. Switchgear çift dolaplara, yani arka arkaya düzenlemeye monte edilebilir. Anahtar dolabının montajı ve hata ayıklanması önde gerçekleştirilebilir, böylece anahtar dolabı duvara monte edilebilir. Duvara monte etmenin en büyük avantajı zemin alanını kurtarmaktır. Buna ek olarak, HV şalteri duvar olmadan, yani çift taraflı bakım türü olmadan monte edilebilir. İkisinin iç yapı düzeni tutarsızdır ve avantajı uygun bakımdır.

◆ HV Switchear yapısı

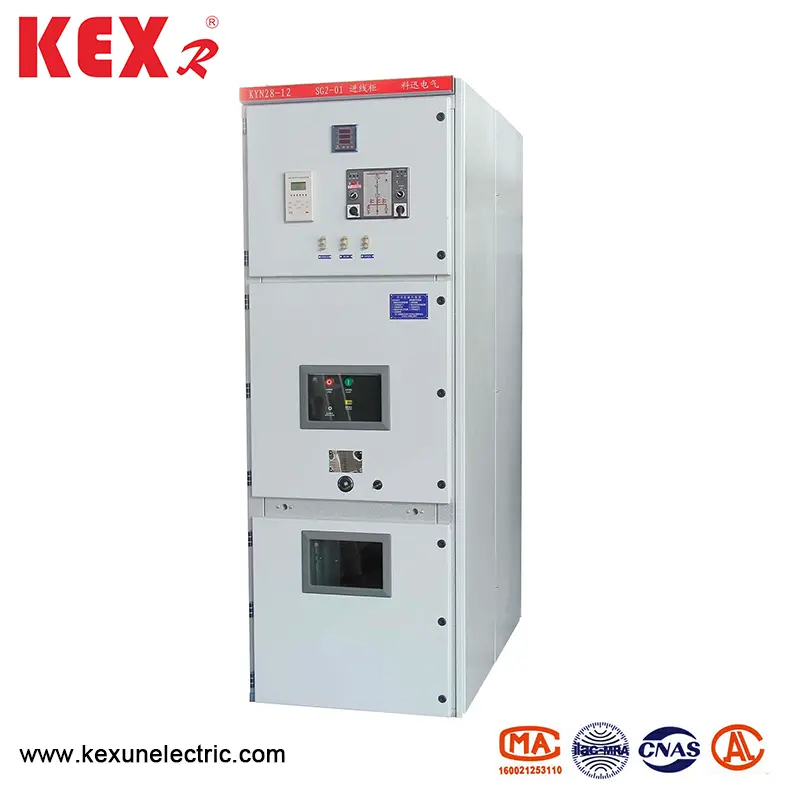

◆ Kyn28-12 tipi HV şalterine genel bakış

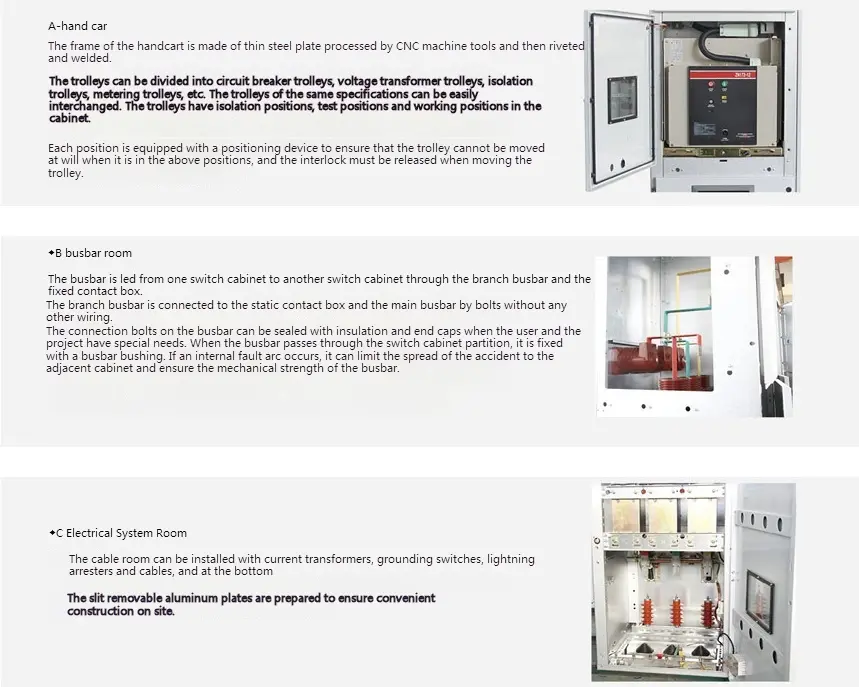

Dolap kabuğu ve HV şalterinin bölümü, CNC takım tezgahları tarafından işlendikten ve büküldükten sonra cıvatalanan alüminyum-çinko kaplı çelik plakalardan veya çelik plakalardan yapılmıştır ve monte edilmiş anahtar dolabı, tekdüzeliği boyut olarak koruyabilir. Alüminyum çinko kaplı çelik plaka, aynı çelik plakadan daha güçlü anti-korozyon ve anti-oksidasyon etkileri ve daha yüksek mekanik mukavemete sahiptir. HV şalterinin iç kısmı 1'e ayrılmıştır. Elde Odası 2. Otobüs Odası 3. Kablo Odası 4. Röle Aleti Odası ve her ünitenin kabuğunun bağımsız topraklamasına sahiptir. Şalterin kapılarının tümü, yüzeylerinin darbe direnci, korozyon direnci ve güzel görünüm avantajlarına sahip olmasını sağlamak için elektrostatik plastik ile püskürtülür (renk kullanıcılar tarafından özelleştirilebilir).

◆ Kabuk ve bölme

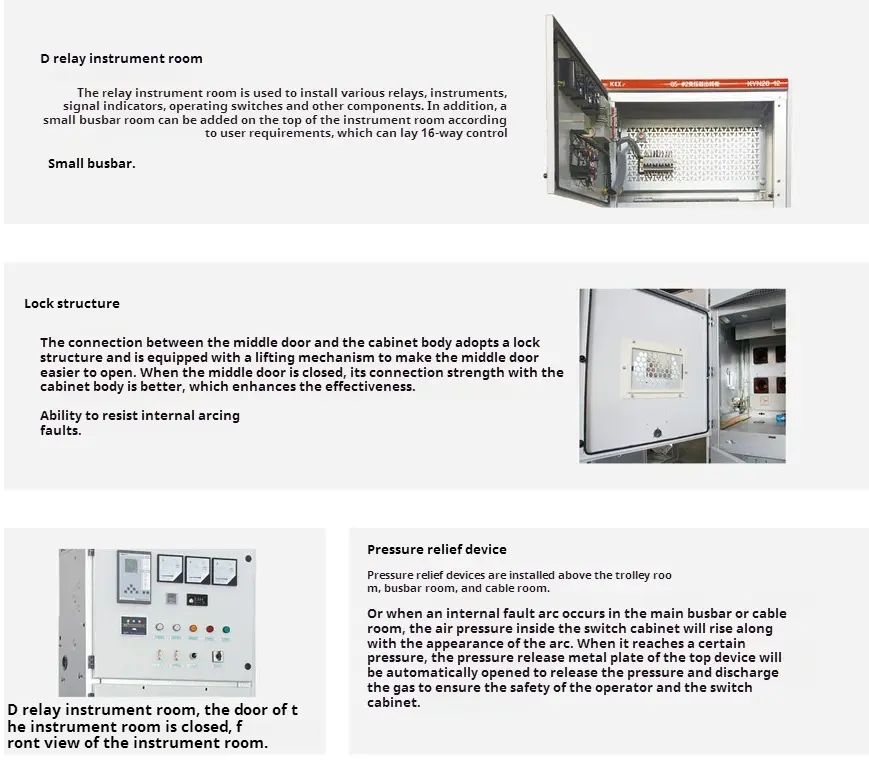

KYN28-12 tipi HV şalterinin kabuğu ve bölümü, CNC takım tezgahları tarafından büküldükten sonra cıvatalanan yüksek kaliteli ithal ithal alüminyum kaplı çinko çelik plakalardan yapılmıştır, böylece monte edilmiş HV şalteri boyut olarak homojenliği koruyabilir. Güçlü korozyon direncine ve oksidasyon direncine sahiptir ve aynı çelik plakadan daha yüksek mekanik mukavemete sahiptir. HV Switchgear, bölünen el arabası odasına (devre kesici bölmesi), otobüs odası, kablo odası ve röle enstrüman odası (düşük voltaj odası) olarak bölünmüştür. Her birimin kabuğu bağımsız olarak topraklanmıştır.

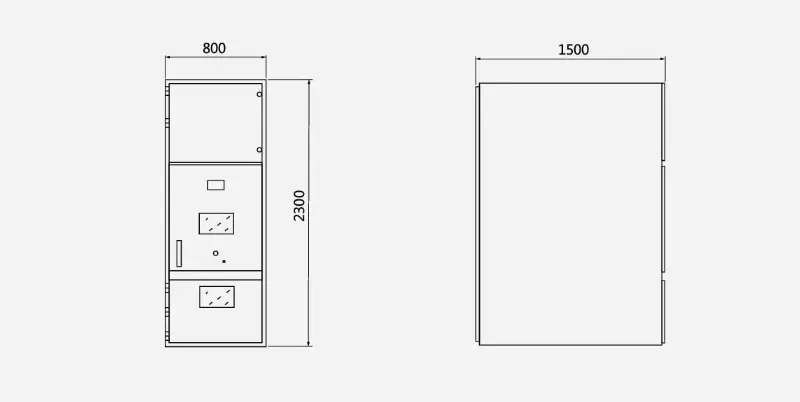

◆ HV şalterinin anahat boyutları,
